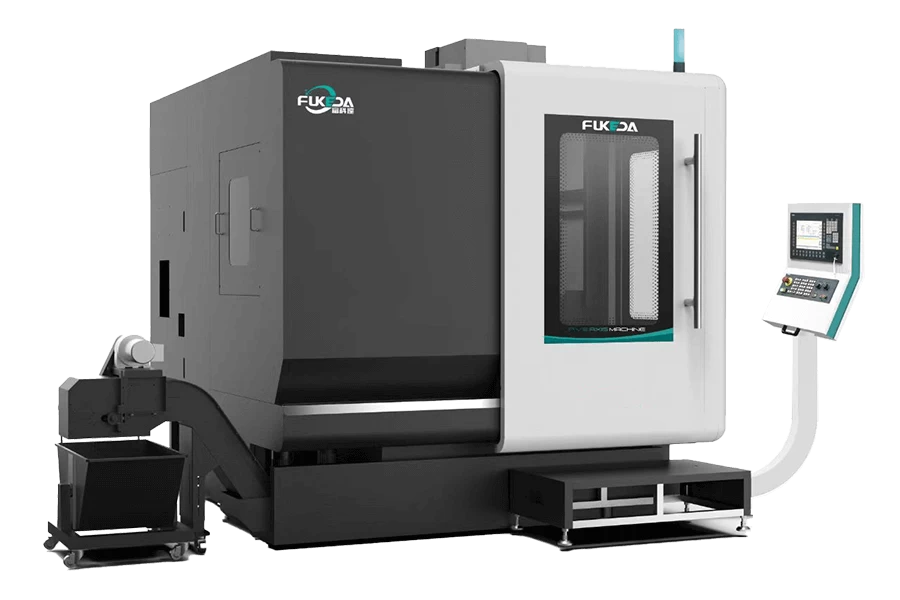

Пятикоординатный обрабатывающий центр БМ-FMU-500
Производитель: Fukeda
Рабочий стол, мм — 500x
Скорость шпинделя, об/мин — 18000
Перемещения по оси X, мм — 600
Перемещения по оси Y, мм — 750
Перемещения по оси Z, мм — 500
Мощность шпинделя, кВт — 20
Конус шпинделя — HKS-A63
Все характеристики| Стол | мм | 500 |
| Нагрузка на стол | кг | 300 |
| T-слот | мм | 8/18H7 |
| Оси X/Y/Z | мм | 600/750/500 |
| Ось С | град. | 360° |
| Ось А | град. | .120° |
| Расстояние от носа шпинделя до поверхности стола | мм | 150-660 |
| Конус шпинделя | мм | HKS-A63 |
| Привод шпинделя | кВт | 20 |
| Скорость шпинделя | об/мин | 18000 |
| Скорость быстрых перемещений X/Y/Z | м/мин | 36/36/36 |
| Точность позиционирования по осям X/Y/Z | мм | ±0,006 |
| Повторяемость | мм | ±0,004 |
| Инструментальный магазин | шт. | 24 |
| Диаметр инструмента (соседняя ячейка занята) | мм | 75 |
| Диаметр инструмента (свободная соседняя ячейка) | мм | 150 |
| Длина инструмента | мм | 250 |
| Масса инструмента | кг | 8 |
| Габариты | мм | 2700x4000x3500 |
| Масса | кг | 10000 |
Новейшие пятиосевые вертикальные обрабатывающие центры серии FMU, разработанные компанией Fukeda, использует устойчивую С-образную конструкцию. В стандартной комплектации поставляется высокоскоростной шпиндель, поворотный стол с прямым приводом и сервоприводный магазин инструментов. Обеспечивает высокоскоростную и высокоточную обработку сложных деталей.
- Поворотный стол с прямым приводом по двум осям B и C.
- Высокая точность, высокий динамический отклик, значительно расширяет производительность и область применения станка.
- Шпиндель BT40/HSKA63. Высокая точность, высокая удельная мощность, высокий динамический отклик. Значительно повышает эффективность и точность обработки, снижает шум и вибрацию станка.
- Технология гидравлической синхронной смены инструмента обеспечивает скоординированное управление сервоприводным магазином инструментов и гидравлической станцией. Минимальное время смены инструмента достигает 1,2 секунды.
Описание узлов
Двухосевой поворотный стол с прямым приводом B и C
Встроенный высокомоментный двигатель прямого действия. Высокая точность, высокий динамический отклик. Значительно расширяет производительность и область применения станка.
Шпиндель BT40/HSKA63
Высокая точность, высокая удельная мощность, высокий динамический отклик. Значительно повышает эффективность и точность обработки, снижает шум и вибрацию станка.
Магазин инструментов
Технология гидравлической синхронной смены инструмента обеспечивает скоординированное управление сервоприводным магазином инструментов и сервогидравлической станцией. Минимальное время смены инструмента достигает 1,2 секунды.
| Система ЧПУ Funuc |
| Роликовые направляющие по осям X/Y/Z |
| Масляное охлаждения шпинделя |
| Устройство для продува конуса шпинделя |
| Конус шпинделя HSKA63 |
| Гидравлическая система |
| Пневматическая система |
| Система защиты от перепадов напряжения в сети |
| Компенсация тепловых расширений |
| Защита от столкновений со шпинделем |
| MPG маховичок |
| Полная кабинетная защита |
| Автоматическая система смазки |
| Рабочее освещение |
| Трехцветная сигнальная лампа |
| Пистолет воздуха |
| Пистолет СОЖ |
| Кондиционер электрического шкафа |
| Стружечный конвейер ленточного типа с тележкой |
| Датчик привязки заготовки Renishaw OMP 40 |
| Siemens One |
| Помпа СОЖ 20/50/70 БАР |
| Устройство фильтрации СОЖ |
| Компрессор |
| Изменения типа конуса |
| Увеличение инструментального магазина |
| Увеличение мощности шпинделя |
