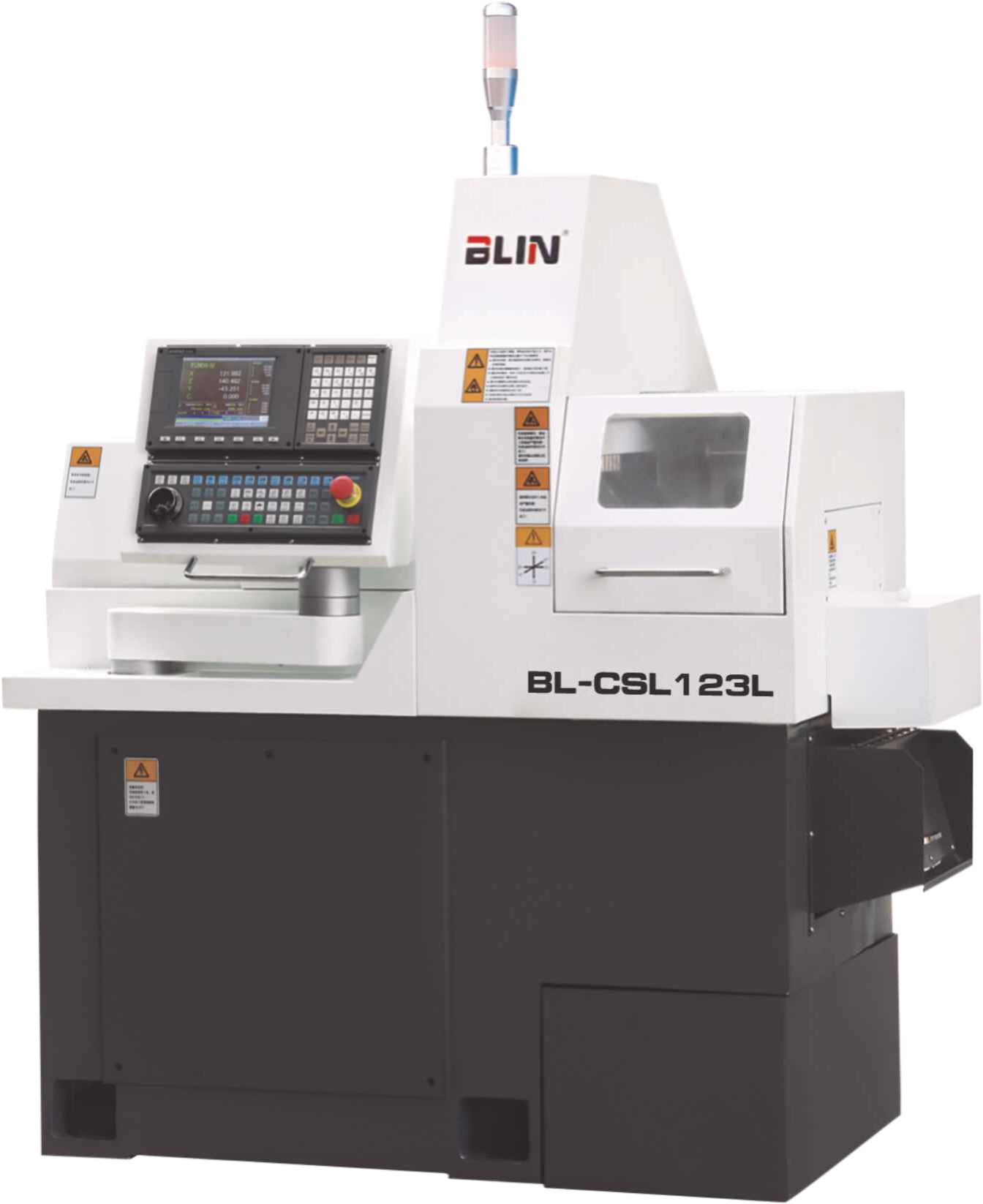

Автомат продольного точения BL-CSL123L
Производитель: Blin
| Максимальный диаметр прутка | мм | 12 |
| Отверстие в главном шпинделе | мм | 16 |
| Максимальная длина обработки с фиксированной направляющей втулкой | мм | 135 (за одну подачу) |
| Максимальная длина обработки с вращающейся направляющей втулкой | мм | 135 (за одну подачу) |
| Максимальная длина обработки без направляющей втулки | мм | / |
| Максимальный диаметр торцевого сверления | мм | 7 |
| Максимальный диаметр торцевого резьбонарезания | мм | M6 |
| Тип главного шпинделя | / | Серво-электрошпиндель |
| Скорость вращения | об/мин | 6000 |
| Мощность шпинделя | кВт | 3,7 |
| Индексация шпинделя | / | Ось CS (непрерывная), электромагнитный тормоз |
| Инструменты для токарной обработки по наружному диаметру | шт.×мм | 5×□10 |
| Приводные инструменты для радиальной обработки | / | 3×ER11* |
| Скорость вращения приводного инструмента | об/мин | 5000* |
| Мощность приводного инструмента | кВт | 0.4* |
| Максимальный диаметр радиального сверления | мм | Ø6* |
| Максимальный диаметр радиального резьбонарезания | мм | M5* |
| Статические инструменты для осевого сверления | / | 5×ER11 |
| Охлаждение главного шпинделя | / | Воздушное |
| Биение шпинделя | мм | ≤0.002 |
| Ускоренная подача по осям X/Y/Z | м/мин | 20/20/20 |
| Мощность насоса СОЖ | кВт | 0,22 |
| Габариты станка | мм | 1510×1000×1660 |
| Масса станка | кг | 1300 |
Один шпиндель, всего 3 оси
Применена японская технология
Основные комплектующие — немецких, японских и тайваньских брендов
Станина из смолосодержащего песчаного чугуна Meehanite после старения: малая деформация, хорошая тепловая стабильность и высокая жёсткость
Высокоточный встроенный электрошпиндель на сверхточных радиально-упорных шарикоподшипниках NSK/NTN: высокая жёсткость и сохранение точности, биение шпинделя ≤2 мкм
Высокоточные ШВП и линейные направляющие THK / PMI (Япония / Тайвань)
Комбинированная токарно-фрезерно-сверлильная обработка боковым приводным инструментом и осями CS
При установке автоматического барфидера возможна автоматическая обработка
Подходит для сложных, мелких, прецизионных и длинных тонких деталей
| · Система ЧПУ Syntec 22TB |
| · Уловитель готовых деталей |
| · Система подачи СОЖ высокого давления |
| · Система улавливания масляного тумана |
| · Автоматический стружечный конвейер |
| · Барфидер (автоподатчик прутка) |
