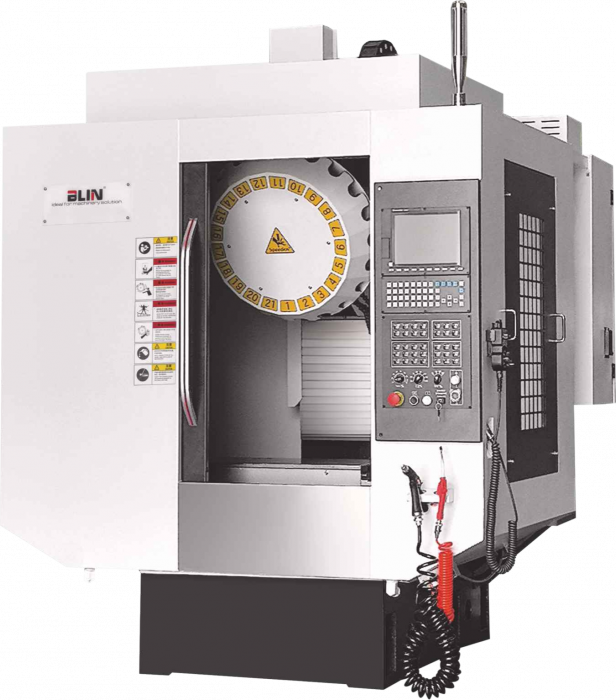

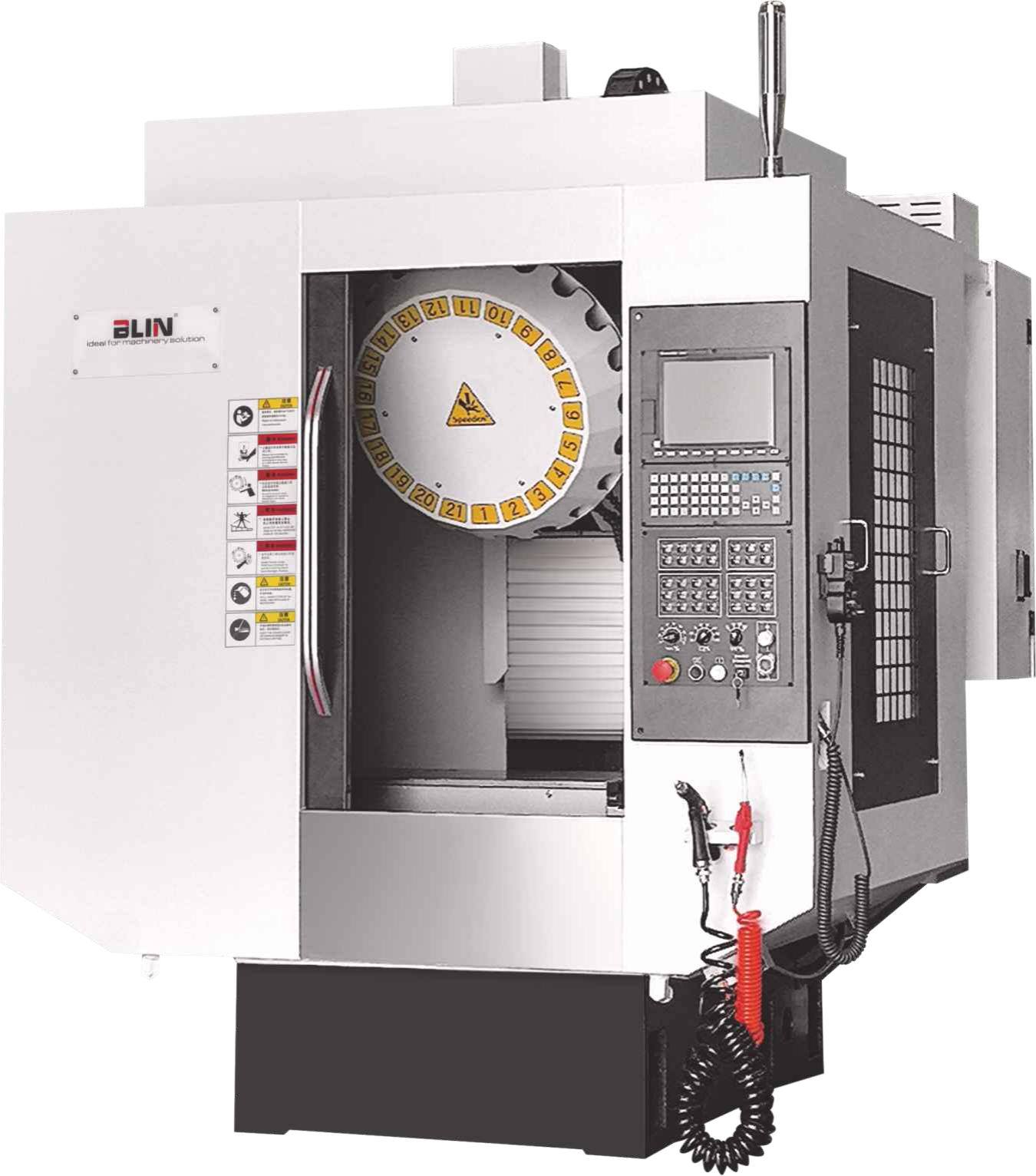

Трехкоординатный фрезерный обрабатывающий центр BL-S800A
Под заказ
Производитель: Blin
Рабочий стол, мм — 1000x500
Скорость шпинделя, об/мин — 24000
Перемещения по оси X, мм — 800
Перемещения по оси Y, мм — 500
Перемещения по оси Z, мм — 530
Мощность шпинделя, кВт — 12
Конус шпинделя — ВТ30-110
Все характеристики
Характеристики
Описание
Стандартная комплектация
Доп. комплектация
| Максимальный диаметр сверления | мм | Ø20 |
| Максимальный диаметр нарезания резьбы | мм | M16 |
| Размер стола | мм | 1000×500 |
| Т-образные пазы (кол-во/ширина/шаг) | мм | 5/18/100 |
| Максимальная нагрузка на стол | кг | 400 |
| Мощность мотора шпинделя | кВт | 8.2/12 (Syntec); 3.7/5.5 (Fanuc) |
| Тип шпинделя | / | BT30-110 |
| Максимальная скорость шпинделя | об/мин | Прямой привод 12000 (20000*/24000*) |
| Расстояние от торца шпинделя до стола | мм | 160~690 / 150~480* |
| Ход по осям X/Y/Z | мм | 800/500/530 (330*) |
| Ширина линейных направляющих X/Y/Z | мм | / |
| Наружный диаметр ШВП осей X/Y/Z | мм | / |
| Скорость рабочей подачи | мм/мин | 5~15000 |
| Ускоренные перемещения по осям X/Y/Z | м/мин | 48/48/48 |
| Тип магазина | / | Наклонный дисковый (slant disc) |
| Количество инструментов | шт. | 21 / 26* |
| Время смены инструмента | с | 1,6 |
| Максимальный диаметр инструмента (полный магазин / без соседних) | мм | Ø60/Ø80 |
| Диаметр стола 5-й оси | мм | / |
| Максимальный диаметр заготовки на столе 5-й оси | мм | / |
| Максимальная нагрузка на стол 5-й оси | кг | / |
| Ось A: ход | ° | / |
| Ось A: максимальная скорость | об/мин | / |
| Ось A: номинальный/максимальный момент | Н·м | / |
| Ось A: момент фиксации | Н·м | / |
| Ось A: точность позиционирования | ″ | / |
| Ось A: повторяемость позиционирования | ″ | / |
| Ось C: ход | ° | / |
| Ось C: максимальная скорость | об/мин | / |
| Ось C: номинальный/максимальный момент | Н·м | / |
| Ось C: момент фиксации | Н·м | / |
| Ось C: точность позиционирования | ″ | / |
| Ось C: повторяемость позиционирования | ″ | / |
| Тип фиксации осей | / | / |
| Тип охлаждения осей | / | / |
| Габариты станка | мм | 2480×2200×2400 |
| Масса станка | кг | 4100 |
Шпиндель BT30, 21-позиционный магазин
Чугун HT300
Широкие линейные направляющие по трём осям — высокая жёсткость
Крупные ШВП с преднатягом по трём осям
| · S600P: система ЧПУ Fanuc 0i MF, охладитель шпинделя |
| · S600A…S800B: система ЧПУ Syntec 22MA |
| · S600-5: система ЧПУ Syntec 220MA-5, 21-позиционный наклонный дисковый магазин |
| · S600P: система ЧПУ Mitsubishi, 4-я и 5-я оси |
| · S600A…S800B: система ЧПУ Fanuc 0i MF, 4-я ось |
| · S600-5: функция RTCP |
