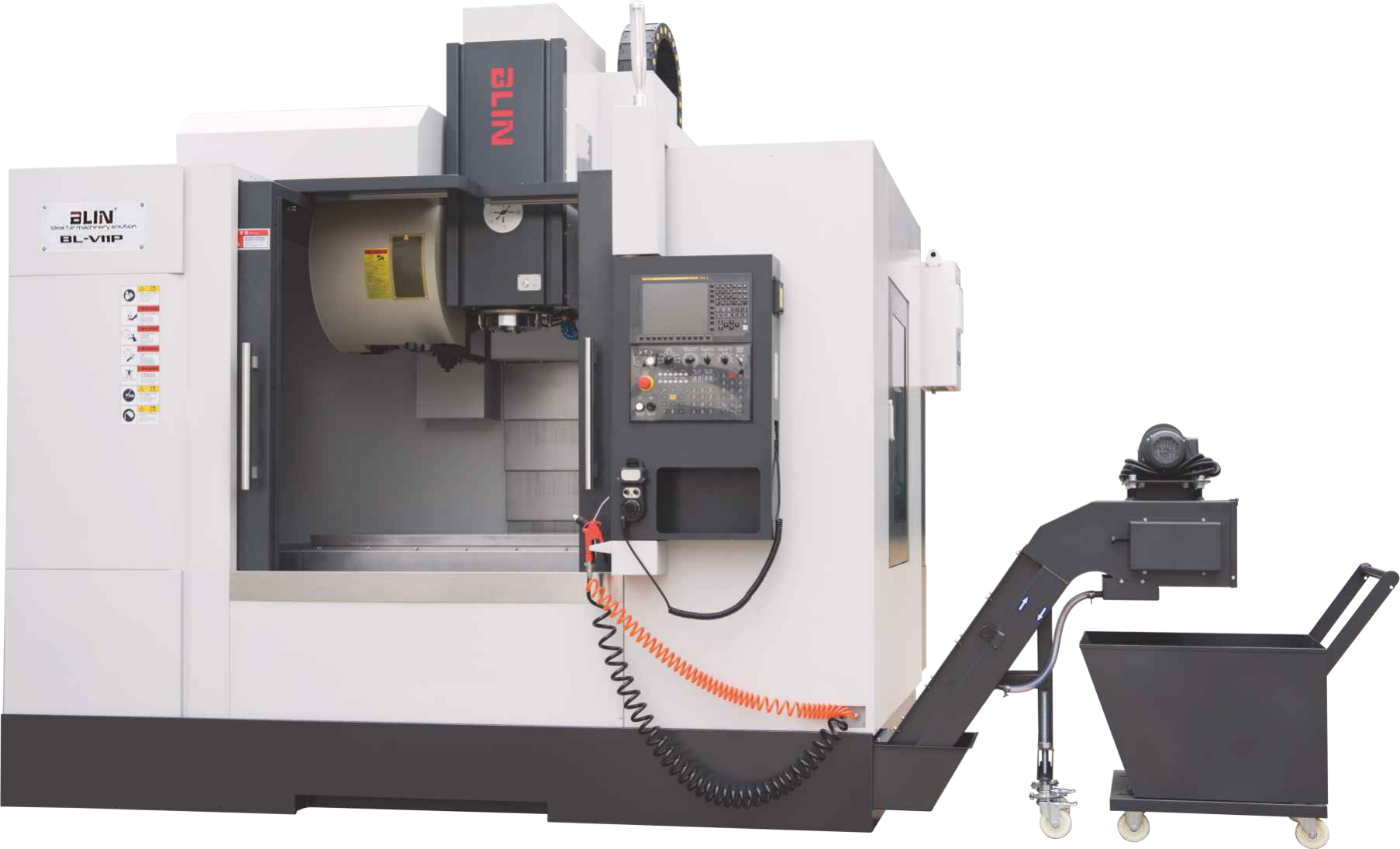

Трехкоординатный фрезерный обрабатывающий центр BL-V11P
Производитель: Blin
Рабочий стол, мм — 1200x600
Скорость шпинделя, об/мин — 12000
Перемещения по оси X, мм — 1000
Перемещения по оси Y, мм — 600
Перемещения по оси Z, мм — 600
Мощность шпинделя, кВт — 15
Конус шпинделя — BT40
Все характеристики| Стол | мм | 1200×600 |
| T slot(кол-во х ширина х расстояние) | мм | 5х18х100 |
| Нагрузка на стол | кг | 900 |
| Оси X/Y/Z | мм | 1100/600/600 |
| Расстояние от торца шпинделя до стола | мм | 170~770 |
| Расстояние от центра шпинделя до колонны | мм | 680 |
| Конус шпинделя | мм | BT40-160 (short-nose) |
| Привод шпинделя | кВт | 11/15(FANUC) |
| Диапазон скоростей | об/мин | Belt-drive:8000/10000;Direct-drive:12000* |
| Скорость быстрых перемещений X/Y/Z | м/мин | 36/36/30 |
| Диаметр ШВП по осям X/Y/Z | мм | 45/45/45 (X,Z оси 6 кареток) |
| Точность позиционирования | мм | ±0.005 |
| Повторяемость | мм | ±0.003 |
| Инструментальный магазин | шт. | Arm type 24T |
| Максимальный вес инструмента | кг | 8 |
| Максимальная длина инструмента | мм | 300 |
| Максимальный диаметр инструмента (Полная загрузка) | мм | 80 |
| Максимальная длина инструмента (Свободная ячейка) | мм | 110 |
| Габариты | мм | 3040×2400×2550 |
| Вес | кг | 7100 |
«P» означает прецизионное исполнение (PRECISE)
Разработка немецкого инженера, OEM для европейского дистрибьютора
Весь производственный процесс — по тайваньскому стандарту
Основные комплектующие — немецких, японских и тайваньских брендов
Оптимизированная конструкция в Pro/E и Ansys
Смолосодержащий песчаный чугун класса Meehanite, 2 года естественного старения: снятие напряжений, жёсткость, точность и стабильность
Станина большого пролёта и сверхширокая колонна, рама с многослойными рёбрами жёсткости
Опорные точки блоков суппорта и стола практически достигают «точки Бесселя» — повышенная устойчивость
Коробка шпинделя с термосимметричной конструкцией — меньше тепловая деформация
По трём осям японские роликовые направляющие THK высокого класса: высокая жёсткость, подходят для тяжёлого резания
По осям X и Z — по 6 блоков направляющих, сверхвысокая жёсткость
ШВП THK класса C2 по трём осям с преднатягом гайки и растяжением винта: устранение зазора и теплового удлинения
24T рычажный магазин (ATC) с кулачковым приводом: быстрая и стабильная смена, выбор инструмента по короткому пути
Магазин инструментов опирается на ступень колонны — стабильнее обычного бокового
Особенно подходит для чернового и чистового фрезерования пресс-форм
| · Система ЧПУ Siemens 828 / Fanuc 0i MF Plus Type 5 |
| · Маховичок |
| · Привода по осям X/Y/Z марки Siemens/Fanuc |
| · Привод главного шпинделя Siemens/Fanuc |
| · Конус шпинделя BT-40 |
| · Инструментальный магазин на 24 ячеек |
| · Полная защита |
| · Стружечный конвейер с тележкой |
| · Автоматическая система смазки |
| · Рабочее освещение |
| · Трехцветная сигнальная лампа |
| · Пистолет воздуха |
| · Пистолет СОЖ |
| · Нормы CE |
| · Датчик закрытие дверей |
| · Функция жесткого нарезания резьбы |
| · Кондиционер электрошкафа |
| · Система ЧПУ Fanuc Type 1 |
| · Система ЧПУ Siemens 840 |
| · Датчик Инструмента Renishaw |
| · Датчик заготовки Renishaw |
| · Увеличение мощности |
| · Оптические линейки Heidenhain |
| · Увеличение скорости шпинделя |
| · Установка прямого привода |
| · Масляное/Водяное охлаждения шпинделя |
| · Подача СОЖ через шпиндель 20 бар |
| · 4-ось |
| · Поворотно-наклонный стол |
| · Маслоотделитель от СОЖ |
