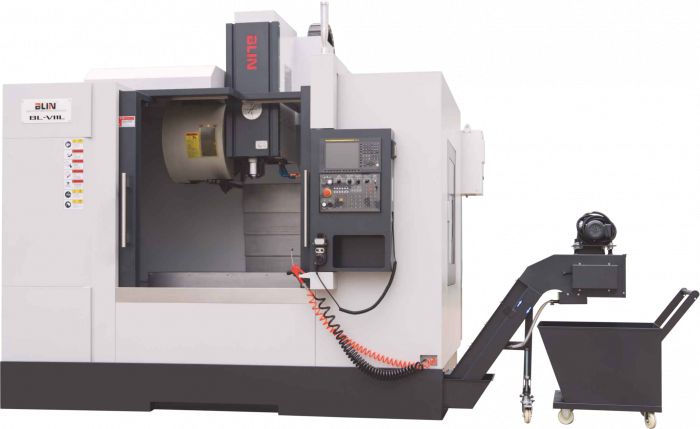

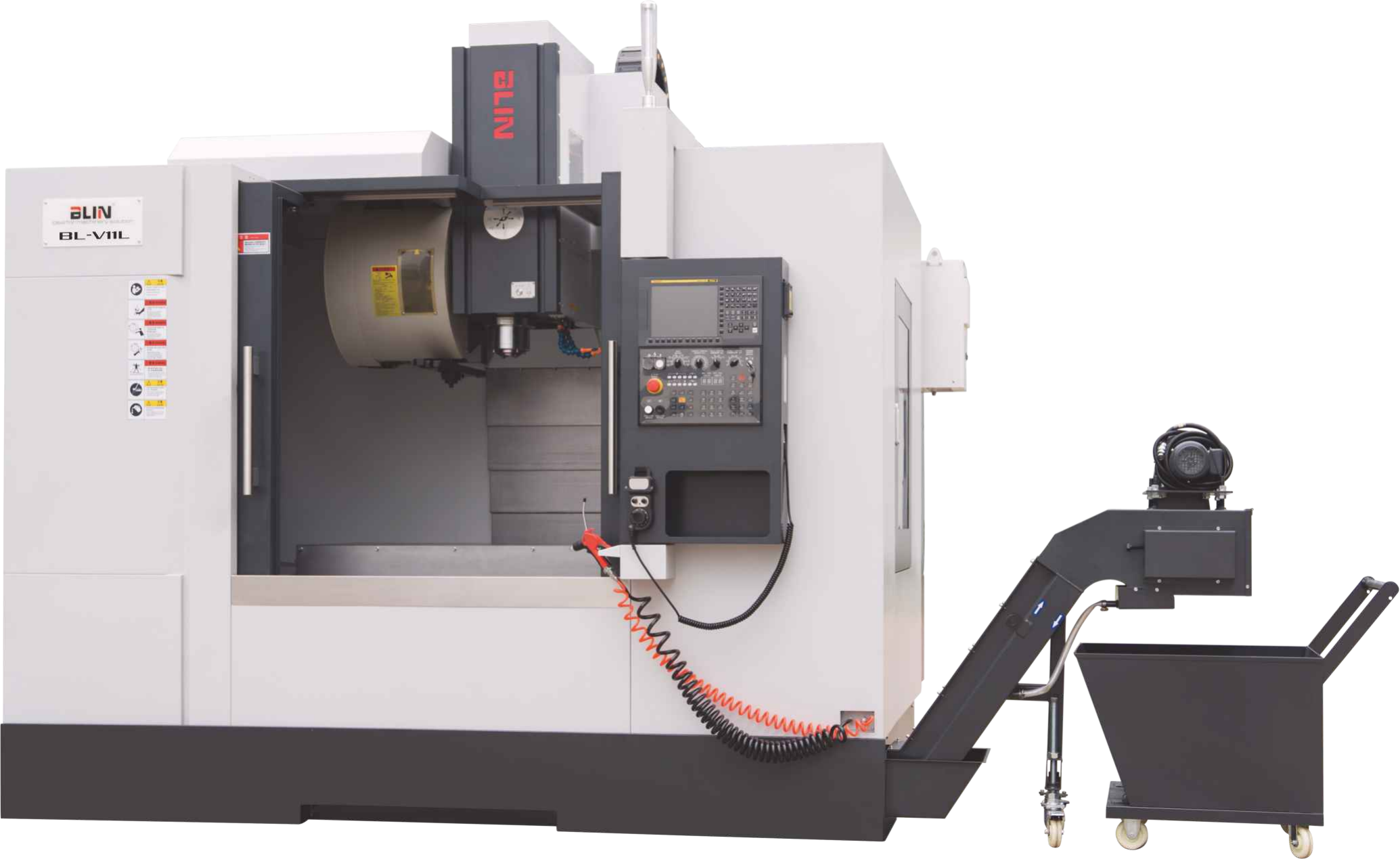

Трехкоординатный фрезерный обрабатывающий центр BL-V16L
Производитель: Blin
Рабочий стол, мм — 1700x800
Скорость шпинделя, об/мин — 10000
Мощность шпинделя, кВт — 19
Конус шпинделя — BT50-190
Все характеристики| Размер стола | мм | 1700×800 |
| Т-образные пазы (кол-во/ширина/шаг) | мм | 5/18/125 |
| Максимальная нагрузка на стол | кг | 1500 |
| Ход по осям X/Y/Z | мм | 1600/800/700 |
| Тип шпинделя | / | BT40-150 / BT50-155 (190*) |
| Расстояние от торца шпинделя до стола | мм | 180~880 (BT40) / 140~840 (BT50) |
| Расстояние от оси шпинделя до колонны | мм | 930 |
| Конус шпинделя | / | 7:24 |
| Мощность мотора шпинделя | кВт | 15/18.5 (Fanuc βiIP30) |
| Скорость шпинделя | об/мин | Ременной: BT40-150: 8000/10000; BT50-155: 8000; BT50-190: 6000 |
| Тип направляющих X/Y/Z | / | 3 оси роликовые линейные (XY линейные, Z коробчатые*) |
| Ширина линейных направляющих X/Y/Z | мм | 45/45/45 (ось Y — 4 направляющие) |
| Ускоренные перемещения по осям X/Y/Z | м/мин | 20/20/20 |
| Скорость рабочей подачи | м/мин | 10 |
| ШВП осей X, Y, Z (диаметр/шаг) | мм | 50/10 |
| Тип магазина | / | 24T рычажный (arm type) |
| Количество инструментов | шт. | 24 |
| Максимальный вес инструмента | кг | BT40: 8; BT50: 18 |
| Максимальная длина инструмента | мм | BT40: 300; BT50: 400 |
| Максимальный диаметр инструмента (при полной загрузке) | мм | BT40: 80; BT50: 112 |
| Максимальный диаметр инструмента (без соседних) | мм | BT40: 150; BT50: 200 |
| Время смены инструмента | с | BT40: 1.8; BT50: 2.5 |
| Диаметр стола 5-й оси | мм | / |
| Максимальный диаметр заготовки на столе 5-й оси | мм | / |
| Ось A: ход | ° | / |
| Ось A: максимальная скорость | об/мин | / |
| Ось A: номинальный момент | Н·м | / |
| Ось A: точность позиционирования | ″ | / |
| Ось A: повторяемость позиционирования | ″ | / |
| Ось C: ход | ° | / |
| Ось C: максимальная скорость | об/мин | / |
| Ось C: номинальный момент | Н·м | / |
| Ось C: точность позиционирования | ″ | / |
| Ось C: повторяемость позиционирования | ″ | / |
| Габариты станка | мм | 3940×3080×3020 |
| Масса станка | кг | 13100 |
Оси X/Y/Z на роликовых линейных направляющих, подходят для тяжёлого резания
Весь производственный процесс — по тайваньскому стандарту
Основные комплектующие — немецких, японских и тайваньских брендов
Высокая скорость, высокая точность, длительный ресурс
Чугун HT300 высшего класса после старения и FEA-анализа
Мостовая колонна: высокая жёсткость и стабильность
24T рычажный магазин (ATC) с кулачковым приводом: быстрая и стабильная смена, выбор инструмента по короткому пути или случайный
ШВП класса C3 с преднатягом гайки и растяжением винта: заранее устраняют зазор и тепловое удлинение, обеспечивают стабильное позиционирование и повторяемость
| · V8L…V18H: система ЧПУ Fanuc 0i MF |
| · V8L…V18H: 24-позиционный рычажный инструментальный магазин |
| · V8-5: система ЧПУ Syntec 220MA-5 |
| · V8-5: 24-позиционный рычажный магазин ВТ40 |
| · V8L…V18H: система ЧПУ Siemens 828D |
| · Датчик инструмента |
| · 4-я ось |
| · 5-я ось |
| · V8-5: функция RTCP |
