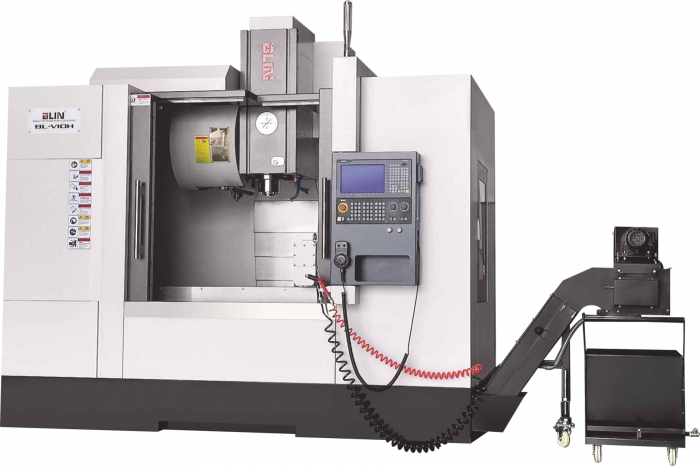

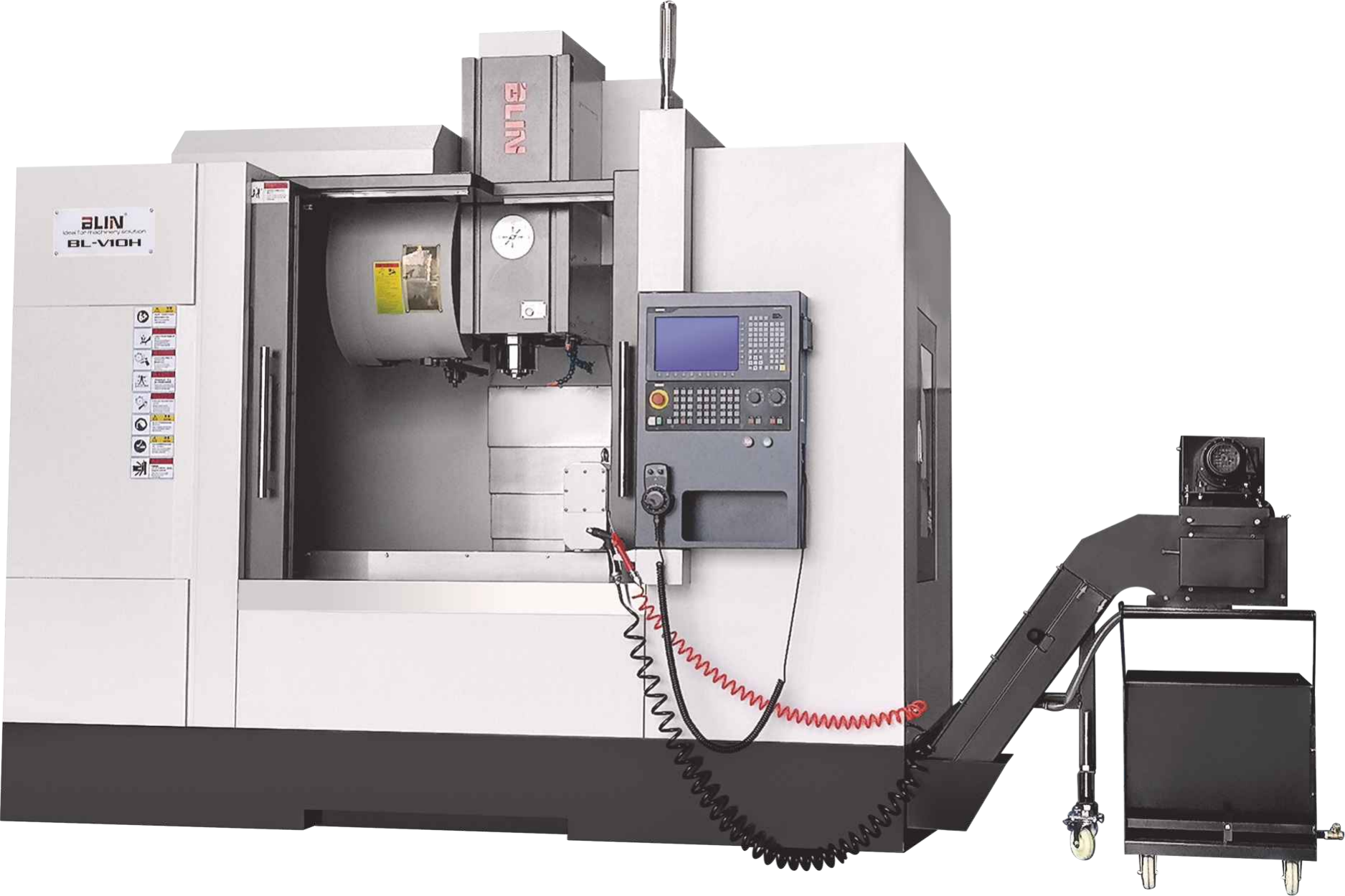

Трехкоординатный фрезерный обрабатывающий центр BL-V18H
Производитель: Blin
Рабочий стол, мм — 2000x900
Скорость шпинделя, об/мин — 8000
Мощность шпинделя, кВт — 19
Конус шпинделя — BT50-190
Все характеристики| Размер стола | мм | 2000×900 |
| Т-образные пазы (кол-во/ширина/шаг) | мм | 5/22/165 |
| Максимальная нагрузка на стол | кг | 1600 |
| Ход по осям X/Y/Z | мм | 1800/900/680 |
| Тип шпинделя | / | BT50-190 |
| Расстояние от торца шпинделя до стола | мм | 160~840 |
| Расстояние от оси шпинделя до колонны | мм | 950 |
| Конус шпинделя | / | 7:24 |
| Мощность мотора шпинделя | кВт | 15/18.5 (Fanuc βiIP30) |
| Скорость шпинделя | об/мин | Ременной: BT50-155: 8000; BT50-190: 6000 |
| Тип направляющих X/Y/Z | / | Коробчатые (по Y — 4 направляющие) |
| Ширина линейных направляющих X/Y/Z | мм | / |
| Ускоренные перемещения по осям X/Y/Z | м/мин | 12 |
| Скорость рабочей подачи | м/мин | 10 |
| ШВП осей X, Y, Z (диаметр/шаг) | мм | 55/12 |
| Тип магазина | / | 24T рычажный (arm type) |
| Количество инструментов | шт. | 24 |
| Максимальный вес инструмента | кг | 18 |
| Максимальная длина инструмента | мм | 400 |
| Максимальный диаметр инструмента (при полной загрузке) | мм | 112 |
| Максимальный диаметр инструмента (без соседних) | мм | 200 |
| Время смены инструмента | с | 2,5 |
| Диаметр стола 5-й оси | мм | / |
| Максимальный диаметр заготовки на столе 5-й оси | мм | / |
| Ось A: ход | ° | / |
| Ось A: максимальная скорость | об/мин | / |
| Ось A: номинальный момент | Н·м | / |
| Ось A: точность позиционирования | ″ | / |
| Ось A: повторяемость позиционирования | ″ | / |
| Ось C: ход | ° | / |
| Ось C: максимальная скорость | об/мин | / |
| Ось C: номинальный момент | Н·м | / |
| Ось C: точность позиционирования | ″ | / |
| Ось C: повторяемость позиционирования | ″ | / |
| Габариты станка | мм | 4440×3250×3100 |
| Масса станка | кг | 15600 |
Оси X/Y/Z на коробчатых направляющих, тяжёлое исполнение, подходят для тяжёлого резания
Весь производственный процесс — по тайваньскому стандарту
Основные комплектующие — немецких, японских и тайваньских брендов
Высокая скорость, высокая точность, длительный ресурс
Чугун HT300 высшего класса после старения и FEA-анализа
Мостовая колонна: высокая жёсткость и стабильность
24T рычажный магазин (ATC) с кулачковым приводом: быстрая и стабильная смена, выбор инструмента по короткому пути или случайный
ШВП класса C3 с преднатягом гайки и растяжением винта: заранее устраняют зазор и тепловое удлинение, обеспечивают стабильное позиционирование и повторяемость
| · V8L…V18H: система ЧПУ Fanuc 0i MF |
| · V8L…V18H: 24-позиционный рычажный инструментальный магазин |
| · V8-5: система ЧПУ Syntec 220MA-5 |
| · V8-5: 24-позиционный рычажный магазин ВТ40 |
| · V8L…V18H: система ЧПУ Siemens 828D |
| · Датчик инструмента |
| · 4-я ось |
| · 5-я ось |
| · V8-5: функция RTCP |
