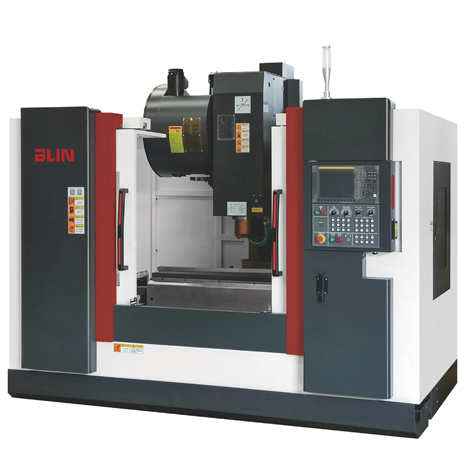

Трехкоординатный фрезерный обрабатывающий центр BL-V2050L
Производитель: Blin
Рабочий стол, мм — 2000x500
Скорость шпинделя, об/мин — 12000
Перемещения по оси X, мм — 2050
Перемещения по оси Y, мм — 520
Перемещения по оси Z, мм — 520
Мощность шпинделя, кВт — 15
Конус шпинделя — BT40-140
Все характеристики| Размер стола | мм | 2000×500 |
| Т-образные пазы (кол-во/ширина/шаг) | мм | 3/18/125 |
| Максимальная нагрузка на стол | кг | 500 |
| Ход по осям X/Y/Z | мм | 2050/520/520 |
| Тип шпинделя | / | BT40-140 |
| Конус шпинделя | / | 7:24 |
| Расстояние от торца шпинделя до стола | мм | 100~620 |
| Расстояние от оси шпинделя до колонны | мм | 550 |
| Мощность мотора шпинделя | кВт | 7.5/11; 11/15* (Fanuc) |
| Скорость шпинделя | об/мин | Ременной: 8000/10000; прямой привод: 12000* |
| Ширина линейных направляющих оси X | мм | 35 (роликовые, 6 блоков) |
| Ширина линейных направляющих оси Y | мм | 30 (шариковые, 4 направляющие, 8 блоков) |
| Ширина линейных направляющих оси Z | мм | 35 (роликовые, 4 блока) |
| Ускоренные перемещения по осям X/Y/Z | м/мин | 36/36/30 |
| Скорость рабочей подачи | м/мин | 15 |
| ШВП осей X, Y, Z (диаметр/шаг) | мм | X: 40/16; Y: 36/16; Z: 36/16 |
| Тип магазина | / | 24T рычажный (arm type) |
| Максимальный вес инструмента | кг | 8 |
| Максимальная длина инструмента | мм | 300 |
| Максимальный диаметр инструмента (при полной загрузке) | мм | 80 |
| Максимальный диаметр инструмента (без соседних) | мм | 150 |
| Время смены инструмента | с | 1,8 |
| Габариты станка | мм | 4650×2250×2500 |
| Масса станка | кг | 6800 |
Оси X/Y/Z на линейных направляющих
Весь производственный процесс — по тайваньскому стандарту
Основные комплектующие — немецких, японских и тайваньских брендов
Высокая скорость, высокая точность, длительный ресурс
Чугун HT300 после старения и FEA-анализа
24T рычажный магазин (ATC) с кулачковым приводом: быстрая и стабильная смена, выбор инструмента по короткому пути или случайный
ШВП класса C3 с преднатягом гайки и растяжением винта: заранее устраняют зазор и тепловое удлинение, обеспечивают стабильное позиционирование и повторяемость
| · Система ЧПУ Fanuc 0i MF |
| · 24-позиционный рычажный инструментальный магазин |
| · Система ЧПУ Siemens 828D |
| · Датчик инструмента |
| · 4-я ось |
| · 5-я ось |
