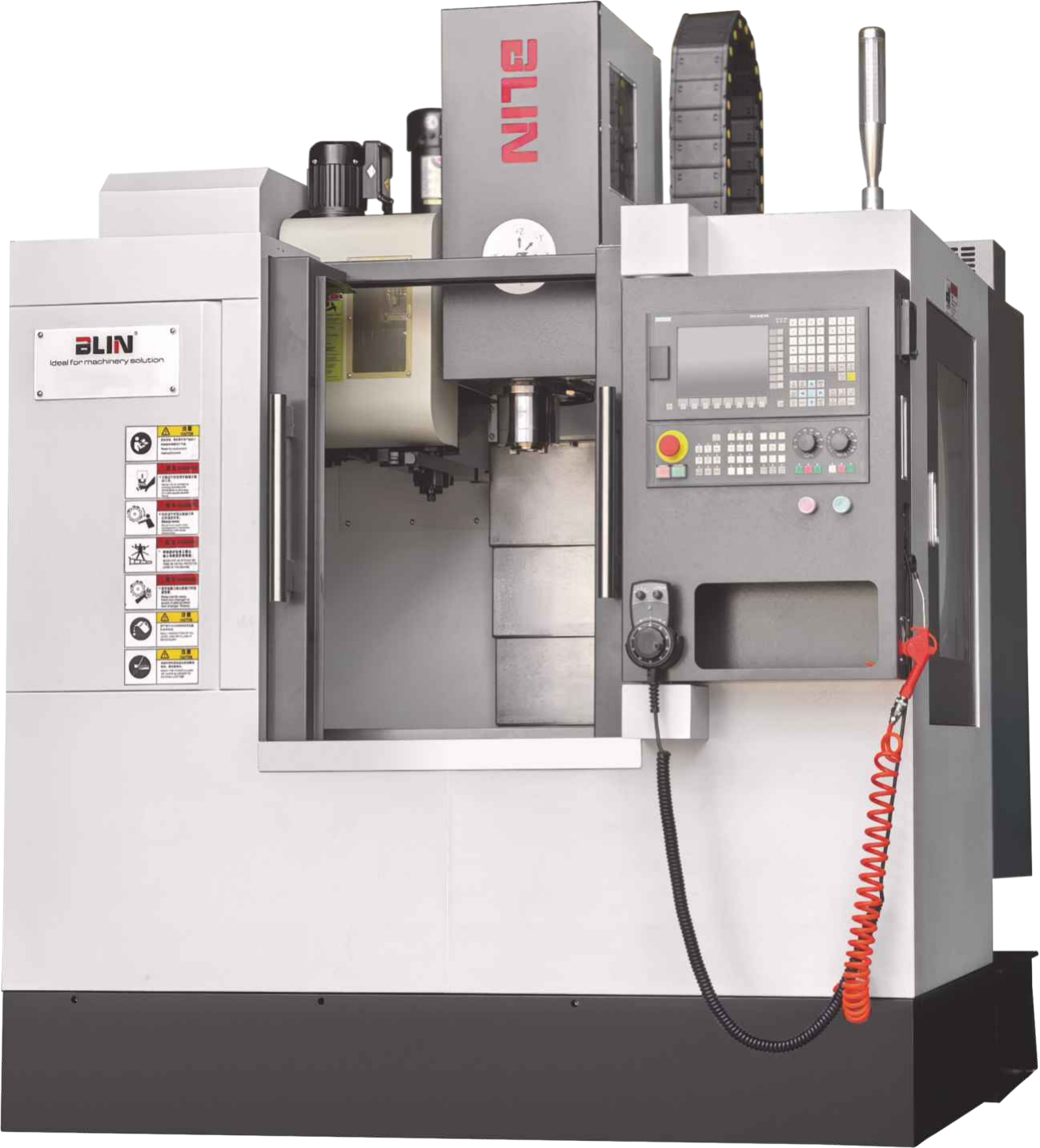

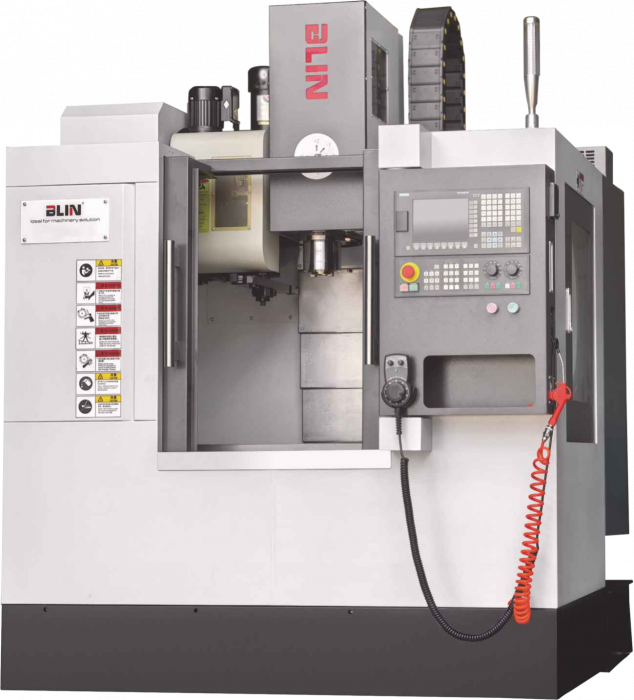

Трехкоординатный фрезерный обрабатывающий центр BL-V7L
Под заказ
Производитель: Blin
Рабочий стол, мм — 900x400
Скорость шпинделя, об/мин — 30000
Перемещения по оси X, мм — 720
Перемещения по оси Y, мм — 450
Перемещения по оси Z, мм — 500
Мощность шпинделя, кВт — 11
Конус шпинделя — BT40
Все характеристики
Характеристики
Описание
Стандартная комплектация
Доп. комплектация
| Стол | мм | 900×400 |
| T slot(кол-во х ширина х расстояние) | мм | 3х14х100 |
| Нагрузка на стол | кг | 300 |
| Оси X/Y/Z | мм | 720/450/500 |
| Расстояние от торца шпинделя до стола | мм | 100~600 |
| Расстояние от центра шпинделя до колонны | мм | 440 |
| Конус шпинделя | мм | BT40 |
| Привод шпинделя | кВт | 5.5(SIEMENS 808D);7.5(SIEMENS 828D,GSK,SYNTEC);7.5/11(FANUC) |
| Диапазон скоростей | об/мин | Belt-drive:8000/10000;Direct-drive:12000/15000/24000/30000* |
| Скорость быстрых перемещений X/Y/Z | м/мин | 36/36/30 |
| Диаметр ШВП по осям X/Y/Z | мм | 32/16 |
| Точность позиционирования | мм | ±0.005 |
| Повторяемость | мм | ±0.003 |
| Инструментальный магазин | шт. | Arm type 20T |
| Максимальный вес инструмента | кг | 8 |
| Максимальная длина инструмента | мм | 300 |
| Максимальный диаметр инструмента (Полная загрузка) | мм | 80 |
| Максимальная длина инструмента (Свободная ячейка) | мм | 150 |
| Габариты | мм | 2100×2000×2160 |
| Вес | кг | 3200 |
Оси X/Y/Z на высокоточных линейных направляющих THK
Разработка немецкого инженера
Весь производственный процесс — по тайваньскому стандарту
Выход стружки расположен сзади станка
Основные комплектующие — немецких, японских и тайваньских брендов
Высокая скорость, высокая точность, долгий ресурс
Чугун HT300 после старения и FEA-анализа
Мостовая колонна: высокая жёсткость и стабильность
ШВП THK класса C3 по трём осям: стабильное позиционирование и повторяемость
Подходит для резания мелких и средних деталей
| · Система ЧПУ Siemens 828 / Fanuc 0i MF Plus Type 5 |
| · Маховичок |
| · Привода по осям X/Y/Z марки Siemens/Fanuc |
| · Привод главного шпинделя Siemens/Fanuc |
| · Конус шпинделя BT-40 |
| · Инструментальный магазин на 24 ячеек |
| · Полная защита |
| · Стружечный конвейер с тележкой |
| · Автоматическая система смазки |
| · Рабочее освещение |
| · Трехцветная сигнальная лампа |
| · Пистолет воздуха |
| · Пистолет СОЖ |
| · Нормы CE |
| · Датчик закрытие дверей |
| · Функция жесткого нарезания резьбы |
| · Кондиционер электрошкафа |
| · Система ЧПУ Fanuc Type 1 |
| · Система ЧПУ Siemens 840 |
| · Датчик Инструмента Renishaw |
| · Датчик заготовки Renishaw |
| · Увеличение мощности |
| · Оптические линейки Heidenhain |
| · Увеличение скорости шпинделя |
| · Установка прямого привода |
| · Масляное/Водяное охлаждения шпинделя |
| · Подача СОЖ через шпиндель 20 бар |
| · 4-ось |
| · Поворотно-наклонный стол |
| · Маслоотделитель от СОЖ |
