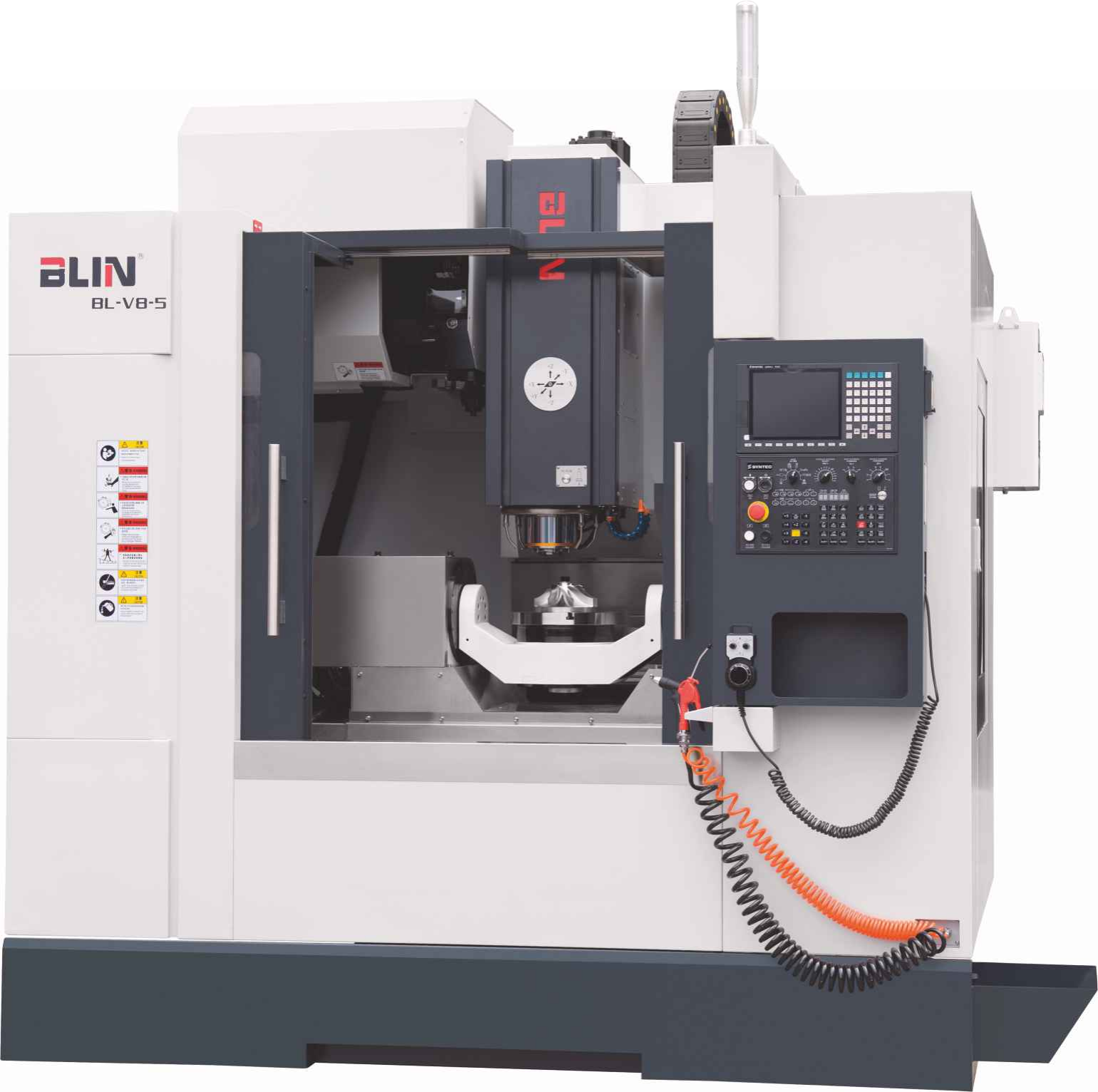

Трехкоординатный фрезерный обрабатывающий центр BL-V8
Производитель: Blin
Рабочий стол, мм — 1000x550
Скорость шпинделя, об/мин — 15000
Перемещения по оси X, мм — 820
Перемещения по оси Y, мм — 550
Перемещения по оси Z, мм — 550
Мощность шпинделя, кВт — 11
Конус шпинделя — BT40
Все характеристики| Стол | мм | 1000×550 |
| T slot(кол-во х ширина х расстояние) | мм | 5х18х90 |
| Нагрузка на стол | кг | 700 |
| Оси X/Y/Z | мм | 820/550/550 |
| Расстояние от торца шпинделя до стола | мм | 120-670 |
| Расстояние от центра шпинделя до колонны | мм | 600 |
| Конус шпинделя | мм | BT40 |
| Привод шпинделя | кВт | 11 |
| Диапазон скоростей | об/мин | 8000(10000/12000/15000)* |
| Скорость быстрых перемещений X/Y/Z | м/мин | 48/48/48 |
| Диаметр ШВП по осям X/Y/Z | мм | 35/35/45 |
| Точность позиционирования | мм | ±0.005 |
| Повторяемость | мм | ±0.003 |
| Инструментальный магазин | шт. | 24/30* |
| Максимальный вес инструмента | кг | 8 |
| Максимальная длина инструмента | мм | 280 |
| Максимальный диаметр инструмента (Полная загрузка) | мм | 80 |
| Максимальная длина инструмента (Свободная ячейка) | мм | 110 |
| Габариты | мм | 2500×2200×2500 |
| Вес | кг | 5500 |
Оси X/Y/Z на роликовых направляющих, подходят для тяжёлого резания
Колонна со ступенчатой опорой магазина инструментов — стабильность магазина
Комбинированный поворотный стол: одновременная 5-осевая обработка с прямым приводом
Весь производственный процесс — по тайваньскому стандарту
Основные комплектующие — немецких, японских и тайваньских брендов
Высокая скорость, высокая точность, длительный ресурс
Чугун HT300 высшего класса после старения и FEA-анализа
Мостовая колонна: высокая жёсткость и стабильность
24T рычажный магазин (ATC) с кулачковым приводом: быстрая и стабильная смена, выбор инструмента по короткому пути или случайный
ШВП класса C3 с преднатягом гайки и растяжением винта: заранее устраняют зазор и тепловое удлинение, обеспечивают стабильное позиционирование и повторяемость
| · Система ЧПУ Siemens 828 / Fanuc 0i MF Plus Type 5 |
| · Маховичок |
| · Привода по осям X/Y/Z марки Siemens/Fanuc |
| · Привод главного шпинделя Siemens/Fanuc |
| · Конус шпинделя BT-40 |
| · Инструментальный магазин на 24 ячеек |
| · Полная защита |
| · Стружечный конвейер с тележкой |
| · Автоматическая система смазки |
| · Рабочее освещение |
| · Трехцветная сигнальная лампа |
| · Пистолет воздуха |
| · Пистолет СОЖ |
| · Нормы CE |
| · Датчик закрытие дверей |
| · Функция жесткого нарезания резьбы |
| · Кондиционер электрошкафа |
| · Система ЧПУ Fanuc Type 1 |
| · Система ЧПУ Siemens 840 |
| · Датчик Инструмента Renishaw |
| · Датчик заготовки Renishaw |
| · Увеличение мощности |
| · Оптические линейки Heidenhain |
| · Увеличение скорости шпинделя |
| · Установка прямого привода |
| · Масляное/Водяное охлаждения шпинделя |
| · Подача СОЖ через шпиндель 20 бар |
| · 4-ось |
| · Поворотно-наклонный стол |
| · Маслоотделитель от СОЖ |
