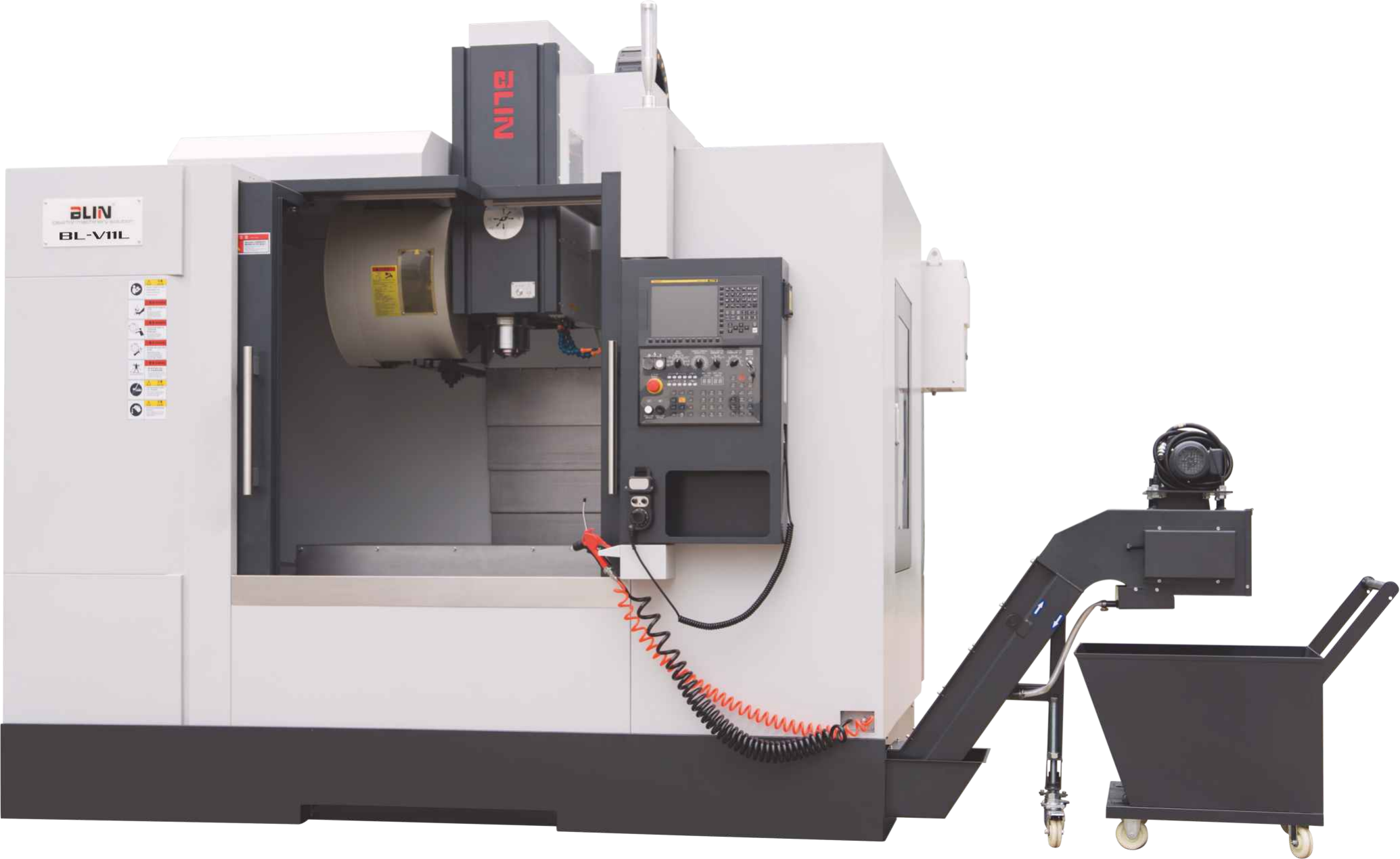

Трехкоординатный фрезерный обрабатывающий центр BL-V8L
Производитель: Blin
Рабочий стол, мм — 1000x550
Скорость шпинделя, об/мин — 12000
Мощность шпинделя, кВт — 15
Конус шпинделя — BT40-150
Все характеристики| Размер стола | мм | 1000×550 |
| Т-образные пазы (кол-во/ширина/шаг) | мм | 5/18/90 |
| Максимальная нагрузка на стол | кг | 700 |
| Ход по осям X/Y/Z | мм | 800/550/550 |
| Тип шпинделя | / | BT40-150 |
| Расстояние от торца шпинделя до стола | мм | 120~670 |
| Расстояние от оси шпинделя до колонны | мм | 620 |
| Конус шпинделя | / | 7:24 |
| Мощность мотора шпинделя | кВт | 7.5/11; 11/15* (Fanuc) |
| Скорость шпинделя | об/мин | Ременной: 8000/10000; прямой привод: 12000* |
| Тип направляющих X/Y/Z | / | 3 оси роликовые линейные (XY линейные, Z коробчатые*) |
| Ширина линейных направляющих X/Y/Z | мм | 35/45/45 (ось Z — 6 блоков) |
| Ускоренные перемещения по осям X/Y/Z | м/мин | 48/48/36 |
| Скорость рабочей подачи | м/мин | 10 |
| ШВП осей X, Y, Z (диаметр/шаг) | мм | 40/16 |
| Тип магазина | / | 24T рычажный (arm type) |
| Количество инструментов | шт. | 24 |
| Максимальный вес инструмента | кг | BT40: 8; BT50: 18 |
| Максимальная длина инструмента | мм | BT40: 300; BT50: 400 |
| Максимальный диаметр инструмента (при полной загрузке) | мм | BT40: 80; BT50: 112 |
| Максимальный диаметр инструмента (без соседних) | мм | BT40: 150; BT50: 200 |
| Время смены инструмента | с | BT40: 1.8; BT50: 2.5 |
| Диаметр стола 5-й оси | мм | / |
| Максимальный диаметр заготовки на столе 5-й оси | мм | / |
| Ось A: ход | ° | / |
| Ось A: максимальная скорость | об/мин | / |
| Ось A: номинальный момент | Н·м | / |
| Ось A: точность позиционирования | ″ | / |
| Ось A: повторяемость позиционирования | ″ | / |
| Ось C: ход | ° | / |
| Ось C: максимальная скорость | об/мин | / |
| Ось C: номинальный момент | Н·м | / |
| Ось C: точность позиционирования | ″ | / |
| Ось C: повторяемость позиционирования | ″ | / |
| Габариты станка | мм | 2600×2190×2500 |
| Масса станка | кг | 5600 |
Оси X/Y/Z на роликовых линейных направляющих, подходят для тяжёлого резания
Весь производственный процесс — по тайваньскому стандарту
Основные комплектующие — немецких, японских и тайваньских брендов
Высокая скорость, высокая точность, длительный ресурс
Чугун HT300 высшего класса после старения и FEA-анализа
Мостовая колонна: высокая жёсткость и стабильность
24T рычажный магазин (ATC) с кулачковым приводом: быстрая и стабильная смена, выбор инструмента по короткому пути или случайный
ШВП класса C3 с преднатягом гайки и растяжением винта: заранее устраняют зазор и тепловое удлинение, обеспечивают стабильное позиционирование и повторяемость
| · V8L…V18H: система ЧПУ Fanuc 0i MF |
| · V8L…V18H: 24-позиционный рычажный инструментальный магазин |
| · V8-5: система ЧПУ Syntec 220MA-5 |
| · V8-5: 24-позиционный рычажный магазин ВТ40 |
| · V8L…V18H: система ЧПУ Siemens 828D |
| · Датчик инструмента |
| · 4-я ось |
| · 5-я ось |
| · V8-5: функция RTCP |
