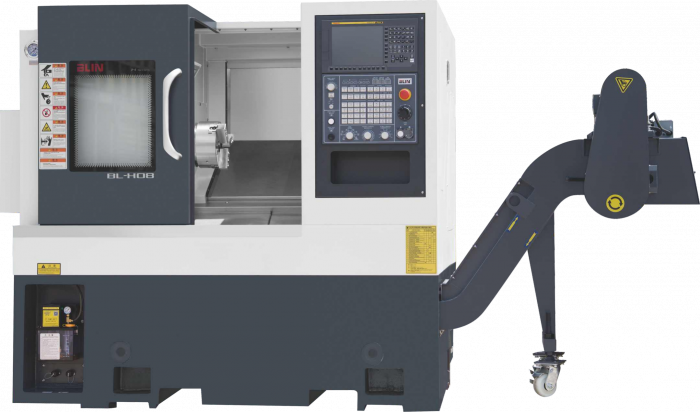

Токарный обрабатывающий центр BL-H08 (патрон 8")
Производитель: Blin
Скорость шпинделя, об/мин — 4500
Перемещения по оси X, мм — 215
Перемещения по оси Z, мм — 350
Мощность шпинделя, кВт — 15
Конус шпинделя — A2-5
Все характеристики| Патрон | дюйм | 8" |
| Расстояние над станиной | мм | 550 |
| Расстояние над суппортом | мм | 340 |
| Максимальная длина точения | мм | 350 |
| Максимальная длина заготовки | мм | 350 |
| Максимальный диаметр точения | мм | 400 |
| Макс. диаметр точения торцевым инструментом | мм | / |
| Макс. диаметр бокового сверления и фрезерования | мм | / |
| Отверстие в шпинделе | мм | Ø62 (Ø79*) |
| Конус шпинделя | / | A2-6 |
| Скорость шпинделя | об/мин | 4000 |
| Максимальный диаметр прутка | мм | Ø51 (Ø65*) |
| Мощность мотора шпинделя | кВт | 11/15 |
| Передаточное отношение | / | 2:3 |
| Момент шпинделя (длит./60 мин) | Н·м | 78.7/105 |
| Ось CS (дискретность) | градус | / |
| Ширина линейных направляющих оси X | мм | 35 (роликовые, класс P) |
| Ширина линейных направляющих оси Y | мм | / |
| Ширина линейных направляющих оси Z | мм | 35 (роликовые, класс P) |
| ШВП оси X (диаметр/шаг) | мм | Ø32/10, C3 |
| ШВП оси Z (диаметр/шаг) | мм | Ø32/12, C3 |
| Перемещение по оси X | мм | 215 |
| Перемещение по оси Y | мм | / |
| Перемещение по оси Z | мм | 350 |
| Мощность моторов осей | кВт | 1.8/1.8 (Fanuc) |
| Быстрые перемещения по осям | м/мин | 30 |
| Тип револьверной головы | / | 100-12T гидравлико-сервоприводная |
| Время смены инструмента | с | 0.26/0.5 |
| Размер хвостовика | мм | 25×25, Ø40 |
| Максимальная скорость приводного инструмента | об/мин | / |
| Мощность приводного двигателя | кВт | / |
| Момент приводного двигателя | Н·м | / |
| Конус пиноли | / | MT5 |
| Максимальный ход корпуса задней бабки | мм | 350 |
| Ёмкость гидравлического бака | л | 36 |
| Ёмкость насоса смазки | л | 2 |
| Ёмкость бака СОЖ | л | 100 |
| Мощность насоса СОЖ | Вт | 550 |
| Габариты станка | мм | 1900×1600×1700 |
| Масса станка | кг | 3100 |
12T гидравлико-сервоприводная револьверная голова Sauter (GPM), Германия
Тайваньская технология, разработка тайваньским инженером
Цельная станина под углом 30°
Широкие роликовые направляющие, сверхвысокая жёсткость
Особая конструкция программируемой задней бабки: пиноль неподвижна, корпус перемещается гидроцилиндром по линейной направляющей
Основные комплектующие — немецких, японских и тайваньских брендов
Станина из смолосодержащего песчаного чугуна HT300 / Meehanite после искусственного старения и анализа методом конечных элементов (FEA): малая деформация, хорошая стабильность при нагреве
Основание с многослойными рёбрами жёсткости — прочность и устойчивость станины
Высокоточный интегральный шпиндельный узел, серводвигатель шпинделя: большой крутящий момент, высокая скорость, широкий диапазон регулирования
Высокоточные ШВП с преднатягом (двойные гайки), соединение с двигателем напрямую муфтой: без зазора, высокая жёсткость передачи, точное точение (класс μ)
| · H08 / H08L / H08M / H08LM: система ЧПУ Fanuc 0i TF, гидравлический патрон, гидравлическая задняя бабка |
| · H08Y: система ЧПУ Syntec 22TB, гидравлический цанговый патрон, 16-позиционная револьверная голова с приводным инструментом, исполнение без задней бабки |
| · H08 / H08L / H08M / H08LM: Syntec / Siemens |
| · Автоматический стружечный конвейер |
| · Датчик инструмента |
| · H08Y: система ЧПУ Fanuc, гидравлическая/сервоприводная задняя бабка, уловитель деталей |
