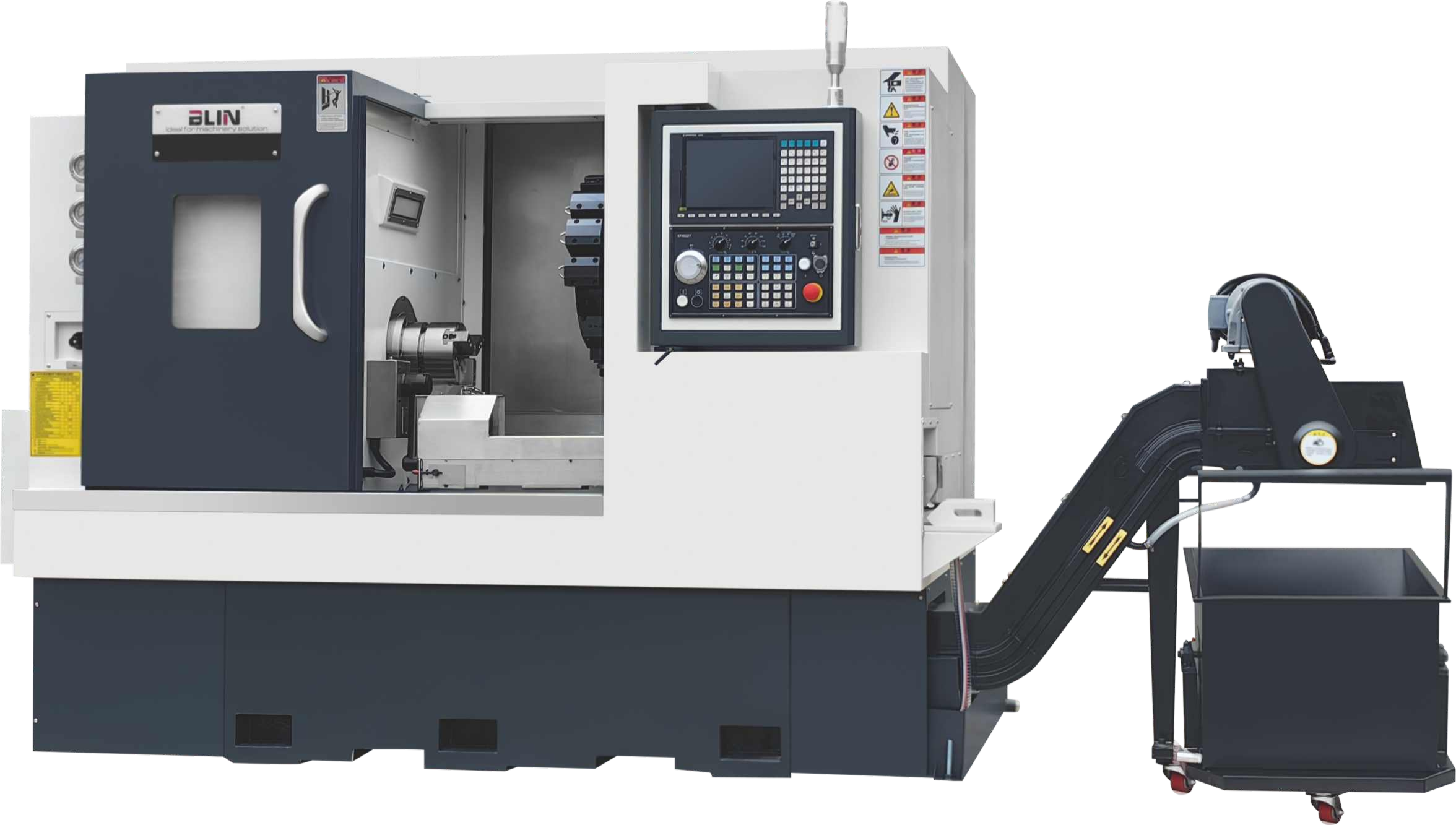

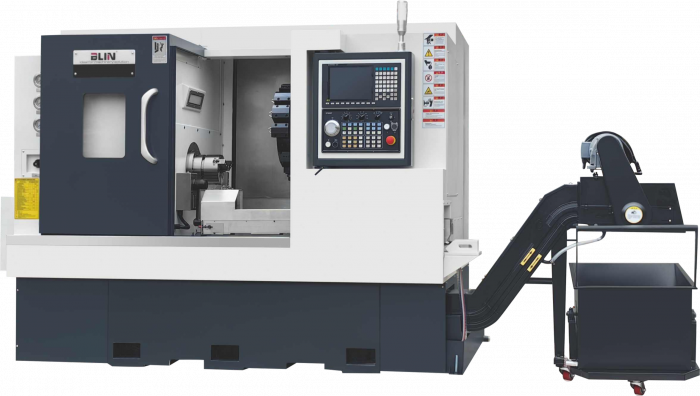

Токарный обрабатывающий центр BL-H08Y (патрон 8")
Производитель: Blin
Скорость шпинделя, об/мин — 3500
Перемещения по оси X, мм — 210
Перемещения по оси Y, мм — 50
Перемещения по оси Z, мм — 350
Мощность шпинделя, кВт — 11
Конус шпинделя — A2-6
Все характеристики| Патрон | дюйм | 8" |
| Расстояние над станиной | мм | 600 |
| Расстояние над суппортом | мм | 200 |
| Максимальная длина точения | мм | 300 |
| Максимальная длина заготовки | мм | / |
| Максимальный диаметр точения | мм | 300 |
| Макс. диаметр точения торцевым инструментом | мм | 300 |
| Макс. диаметр бокового сверления и фрезерования | мм | 300 |
| Отверстие в шпинделе | мм | Ø62 |
| Конус шпинделя | / | A2-6 |
| Скорость шпинделя | об/мин | 3500 |
| Максимальный диаметр прутка | мм | Ø51 |
| Мощность мотора шпинделя | кВт | 11 |
| Передаточное отношение | / | 1:1.5 |
| Момент шпинделя (длит./60 мин) | Н·м | / |
| Ось CS (дискретность) | градус | 0.01° |
| Ширина линейных направляющих оси X | мм | 35 (роликовые) |
| Ширина линейных направляющих оси Y | мм | 35 (роликовые) |
| Ширина линейных направляющих оси Z | мм | 45 (роликовые) |
| ШВП оси X (диаметр/шаг) | мм | Ø32/10 |
| ШВП оси Z (диаметр/шаг) | мм | Ø32/10 |
| Перемещение по оси X | мм | 210 |
| Перемещение по оси Y | мм | ±50 |
| Перемещение по оси Z | мм | 350 |
| Мощность моторов осей | кВт | 2.4/2.4/3.1 (Syntec) |
| Быстрые перемещения по осям | м/мин | 30/15/20 |
| Тип револьверной головы | / | BMT45 16T, сервопривод, приводной инструмент (ER25) |
| Время смены инструмента | с | / |
| Размер хвостовика | мм | 20×20, Ø32 |
| Максимальная скорость приводного инструмента | об/мин | 4000 |
| Мощность приводного двигателя | кВт | 3.1 (Syntec) |
| Момент приводного двигателя | Н·м | / |
| Конус пиноли | / | MT4 |
| Максимальный ход корпуса задней бабки | мм | 300 |
| Ёмкость гидравлического бака | л | / |
| Ёмкость насоса смазки | л | / |
| Ёмкость бака СОЖ | л | / |
| Мощность насоса СОЖ | Вт | / |
| Габариты станка | мм | 2400×1800×1900 |
| Масса станка | кг | 3600 |
Полностью заменяет прежнюю модель BL-H6Y: меньше интерференция инструментов, выше производительность
Станина 15° + интерполяционная ось Y под углом 30°, роликовые линейные направляющие, сверхвысокая жёсткость
16-позиционная револьверная голова с приводным инструментом и интерполяционной осью Y
Гидравлическая программируемая задняя бабка (пиноль неподвижна, корпус перемещается гидроцилиндром по линейной направляющей); сервоприводная — опция
Основные комплектующие — немецких, японских и тайваньских брендов
Станина из смолосодержащего песчаного чугуна HT300 / Meehanite после искусственного старения и анализа методом конечных элементов (FEA): малая деформация, хорошая стабильность при нагреве
Основание с многослойными рёбрами жёсткости — прочность и устойчивость станины
Высокоточный интегральный шпиндельный узел, серводвигатель шпинделя: большой крутящий момент, высокая скорость, широкий диапазон регулирования
Высокоточные ШВП с преднатягом (двойные гайки), соединение с двигателем напрямую муфтой: без зазора, высокая жёсткость передачи, точное точение (класс μ)
| · H08 / H08L / H08M / H08LM: система ЧПУ Fanuc 0i TF, гидравлический патрон, гидравлическая задняя бабка |
| · H08Y: система ЧПУ Syntec 22TB, гидравлический цанговый патрон, 16-позиционная револьверная голова с приводным инструментом, исполнение без задней бабки |
| · H08 / H08L / H08M / H08LM: Syntec / Siemens |
| · Автоматический стружечный конвейер |
| · Датчик инструмента |
| · H08Y: система ЧПУ Fanuc, гидравлическая/сервоприводная задняя бабка, уловитель деталей |
