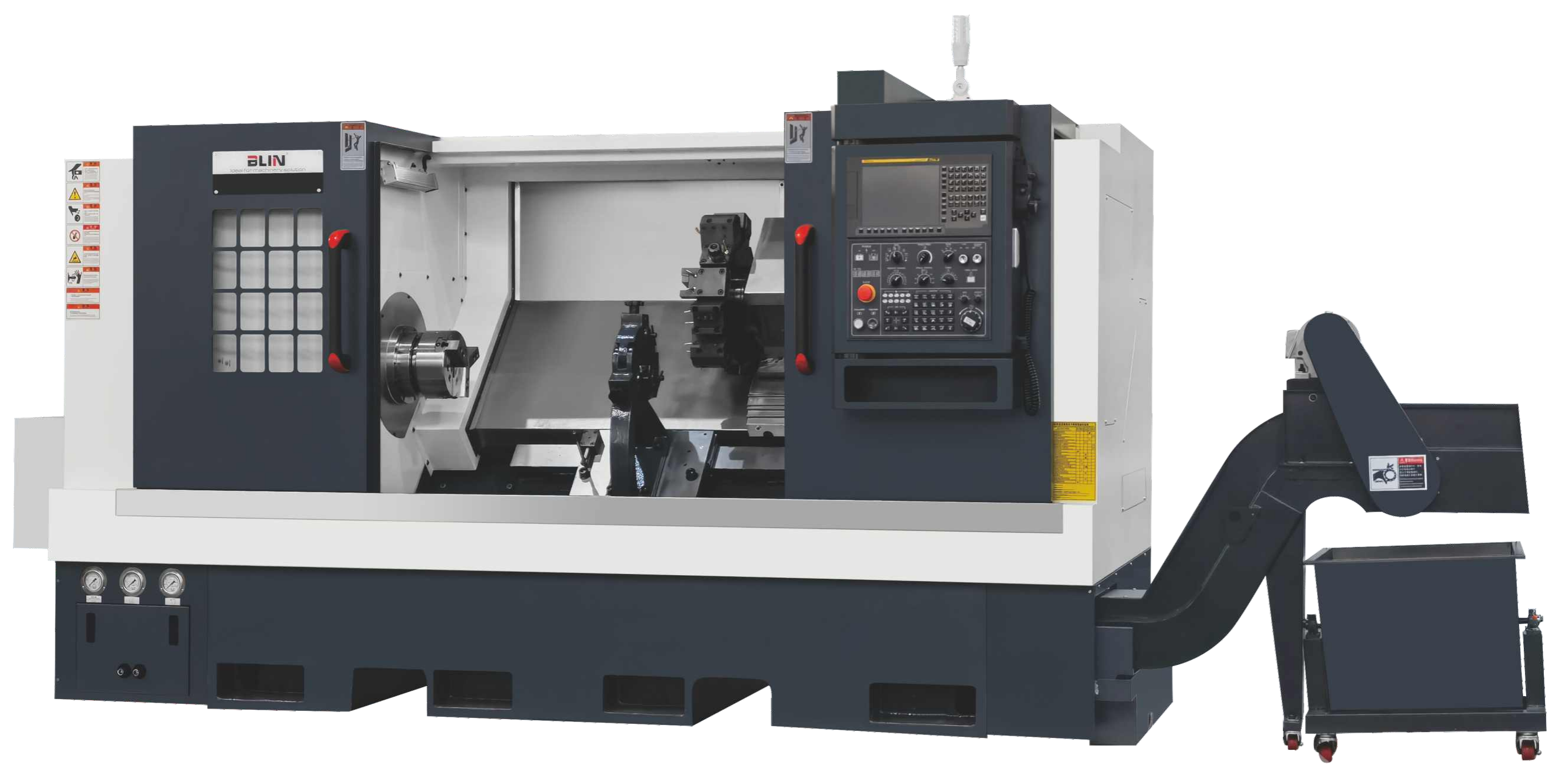

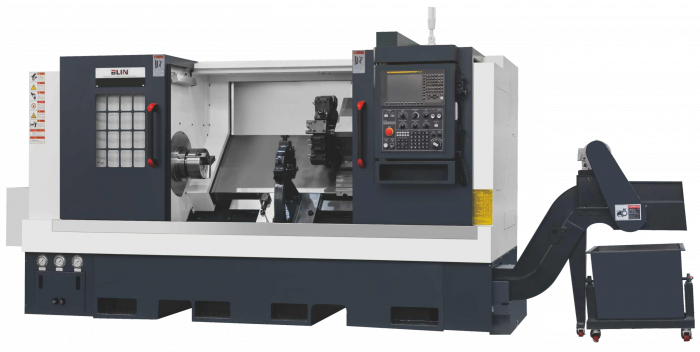

Токарный обрабатывающий центр BL-H10 (патрон 10")
Производитель: Blin
Скорость шпинделя, об/мин — 2500
Перемещения по оси X, мм — 230
Перемещения по оси Z, мм — 2000
Мощность шпинделя, кВт — 19
Конус шпинделя — A2-8
Все характеристики| Расстояние над станиной | мм | 550 |
| Расстояние над суппортом | мм | 300 |
| Максимальный диаметр точения | мм | 400 |
| Максимальная длина точения | мм | 600/1000/1500/2000 |
| Конус шпинделя | / | A2-8 |
| Отверстие в шпинделе | мм | Ø86 |
| Скорость шпинделя | об/мин | 2500 |
| Максимальный диаметр прутка | мм | Ø74 |
| Мощность мотора шпинделя | кВт | 15/18.5 (Fanuc) |
| Передаточное отношение | / | 1:2 |
| Патрон | дюйм | 10" |
| Ось C (дискретность) | градус | / |
| Ширина линейных направляющих оси X | мм | 35 (роликовые) |
| Ширина линейных направляющих оси Y | мм | / |
| Ширина линейных направляющих оси Z | мм | 45 (роликовые) |
| ШВП оси X (диаметр/шаг) | мм | Ø32/10 |
| ШВП оси Y (диаметр/шаг) | мм | / |
| ШВП оси Z (диаметр/шаг) | мм | Ø40/12; Ø40/12; Ø50/10; Ø50/10 |
| Перемещение по оси X | мм | 230 |
| Перемещение по оси Y | мм | / |
| Перемещение по оси Z | мм | 600/1000/1500/2000 |
| Быстрые перемещения по оси X | м/мин | 20 |
| Быстрые перемещения по оси Y | м/мин | / |
| Быстрые перемещения по оси Z | м/мин | 20/20/20/16 |
| Мощность мотора оси X | кВт | 1.8/2.5/2.5/2.5 (Fanuc) |
| Мощность мотора оси Y | кВт | / |
| Мощность мотора оси Z | кВт | 1.8/2.5/2.5/3 (Fanuc) |
| Тип револьверной головы | / | 12T гидравлико-сервоприводная (высота центра 100 мм) |
| Размер хвостовика | мм | 25×25, Ø40 |
| Мощность приводного инструмента | кВт | / |
| Максимальная скорость приводного инструмента | об/мин | / |
| Ход корпуса задней бабки | мм | 500/850/1400/1900 |
| Конус пиноли | / | MT5# |
| Наружный диаметр пиноли | мм | нет/нет/Ø100/Ø100 |
| Ход пиноли | мм | нет/нет/80/80 |
| Тип направляющих задней бабки | / | линейные/линейные/коробчатые/коробчатые |
| Габариты станка | мм | 3400/4300/4800×2100×2100 (длина точения 1000/1500/2000) |
| Масса станка | кг | 4600/6800/7500/8200 |
12T гидравлико-сервоприводная револьверная голова
Роликовые линейные направляющие
Тайваньская технология, основные комплектующие — немецких, японских и тайваньских брендов
Станина 45° (в каталоге для исполнения с осью Y указано: станина 15° + ось Y 30°)
Чугун HT300 высшего китайского класса после старения, малая деформация, хорошая крутильная прочность и тепловая стабильность
Высокоточный шпиндельный узел, серводвигатель шпинделя, большой момент, высокая скорость
Высокоточные ШВП с преднатягом (двойные гайки), соединение с двигателем напрямую, без зазора
Специальная конструкция программируемой задней бабки: пиноль неподвижна, корпус перемещается гидроцилиндром по линейной направляющей (при люнете, длине точения >1000 мм или оси Y направляющая бабки — коробчатая)
| · Система ЧПУ Fanuc 0i TF |
| · Гидравлический патрон |
| · Гидравлическая задняя бабка |
| · Система ЧПУ Syntec / Siemens |
| · Автоматический стружечный конвейер |
| · Датчик инструмента |
| · Гидравлический люнет |
