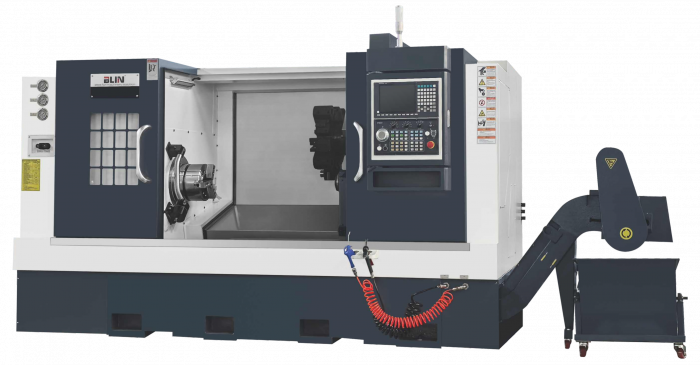

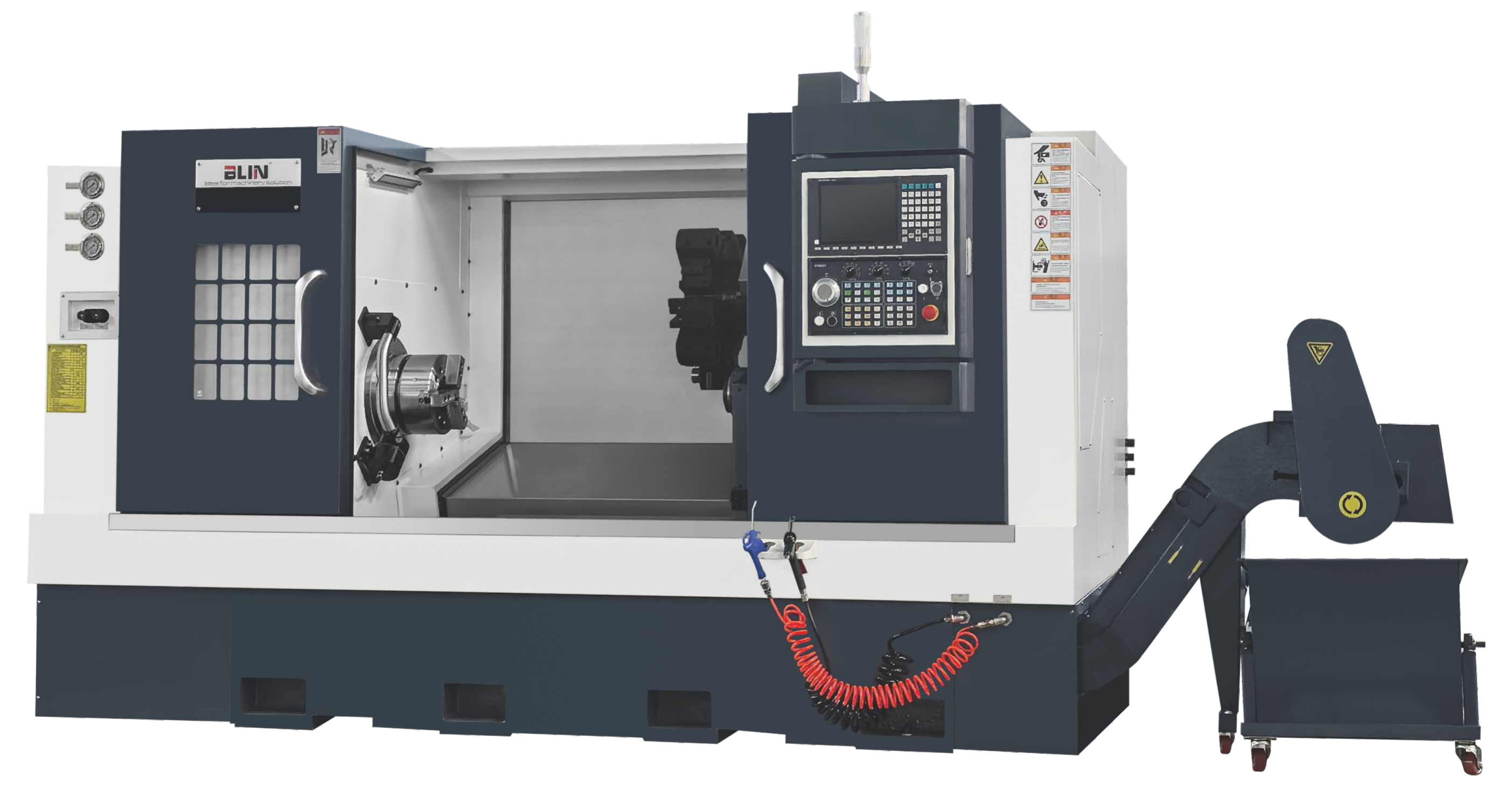

Токарный обрабатывающий центр BL-H12M
Производитель: Blin
Скорость шпинделя, об/мин — 2500
Перемещения по оси X, мм — 300
Перемещения по оси Z, мм — 3000
Мощность шпинделя, кВт — 19
Конус шпинделя — A2-8
Все характеристики| Расстояние над станиной | мм | 650 |
| Расстояние над суппортом | мм | 400 |
| Максимальная длина точения | мм | 1000/1500/2000/3000 |
| Максимальный диаметр точения | мм | 450 |
| Скорость шпинделя | об/мин | 2500 |
| Конус шпинделя | / | A2-8 |
| Патрон | " | 10 |
| Отверстия в шпинделе | мм | 92 |
| Максимальный диаметр прутка | мм | 74 |
| Ось С | ° | 0.01 |
| Мощность мотора шпинделя | кВт | 15/18.5 |
| Тип направляющих | / | качения |
| Быстрые перемещения по осям X/Z | м/мин. | 20 |
| Быстрые перемещения по осям Y | м/мин. | - |
| Перемещение по оси X | мм | 300 |
| Перемещение по оси Y | мм | - |
| Перемещение по оси Z | мм | 1000/1500/2000/3000 |
| Тип | / | 12T BMT65 powered (ER40, h=125мм) |
| Скорость приводного инструмента | об/мин | 4000 |
| Мощность приводного инструмента | кВт | 5.5 |
| Хвостовик инструмента | мм | 25х25,40 |
| Конус | / | MT6 |
| Перемещение задней бабки | мм | 850/1400/1900/2900 |
| Точность позиционирования | мм | ±0.005 |
| Повторяемость | мм | ±0.003/±0.005/±0.006/±0.008 |
| Габариты | мм | 3400/4300/4800/5600×2100×2100 |
| Масса | кг | 7100/7900/8600/10100 |
12T револьверная голова с приводным инструментом + ось CS
Тяжёлые роликовые линейные направляющие шириной 45/55 мм
Тайваньская технология, основные комплектующие — немецких, японских и тайваньских брендов
Станина 45° (в каталоге для исполнения с осью Y указано: станина 15° + ось Y 30°)
Чугун HT300 высшего китайского класса после старения: малая деформация, крутильная прочность, тепловая стабильность
Высокоточный шпиндельный узел, серводвигатель шпинделя, большой момент, высокая скорость
Высокоточные ШВП с преднатягом (двойные гайки), соединение с двигателем напрямую, высокая жёсткость передачи
Специальная конструкция программируемой задней бабки: пиноль неподвижна, корпус перемещается гидроцилиндром по линейной направляющей (при люнете, длине точения >1000 мм или оси Y направляющая бабки — коробчатая)
| · Система ЧПУ Fanuc 0i TF Plus Type 5 |
| · Наклонная цельнолитая станина из чугуна |
| · Привод шпинделя мощностью 15/18 кВт |
| · Гидравлический патрон 10 ” |
| · Гидравлическая программируемая задняя бабка |
| · Кондиционер электрошкафа |
| · Блок для расточных резцов 3 шт. |
| · Блок для проходных резцов 1 шт. |
| · Комплект каленных кулачков - 1 шт |
| · Комплект сырых кулачков 3 шт. |
| · Рабочее освещение |
| · Трехцветная сигнальная лампа |
| · Конвейер стружки c баком |
| · Руководство на русском языке |
| · Ящик с инструментом для запуска станка |
| · Комплект опор |
| · Нормы СЕ |
| · Система ЧПУ Fanuc Type 1 |
| · Система ЧПУ Siemens 828 |
| · Датчик Инструмента Renishaw |
| · Уловитель готовых деталей |
| · Барфидер |
| · Увеличение мощности |
| · Уловитель масленного тумана |
| · Изменения конуса шпинделя |
| · Дополнительные статические блоки |
| · Помпа СОЖ 20 бар |
| · Цанговый патрон |
| · Маслоотделитель от СОЖ |
