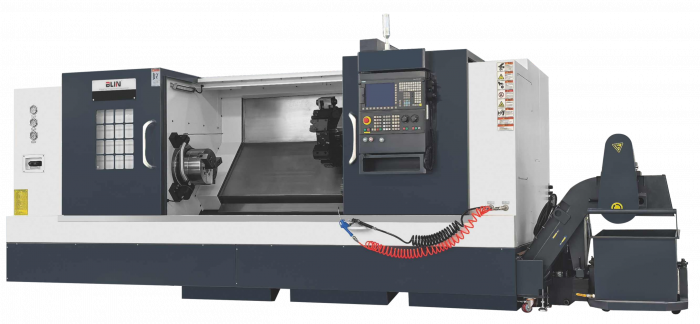

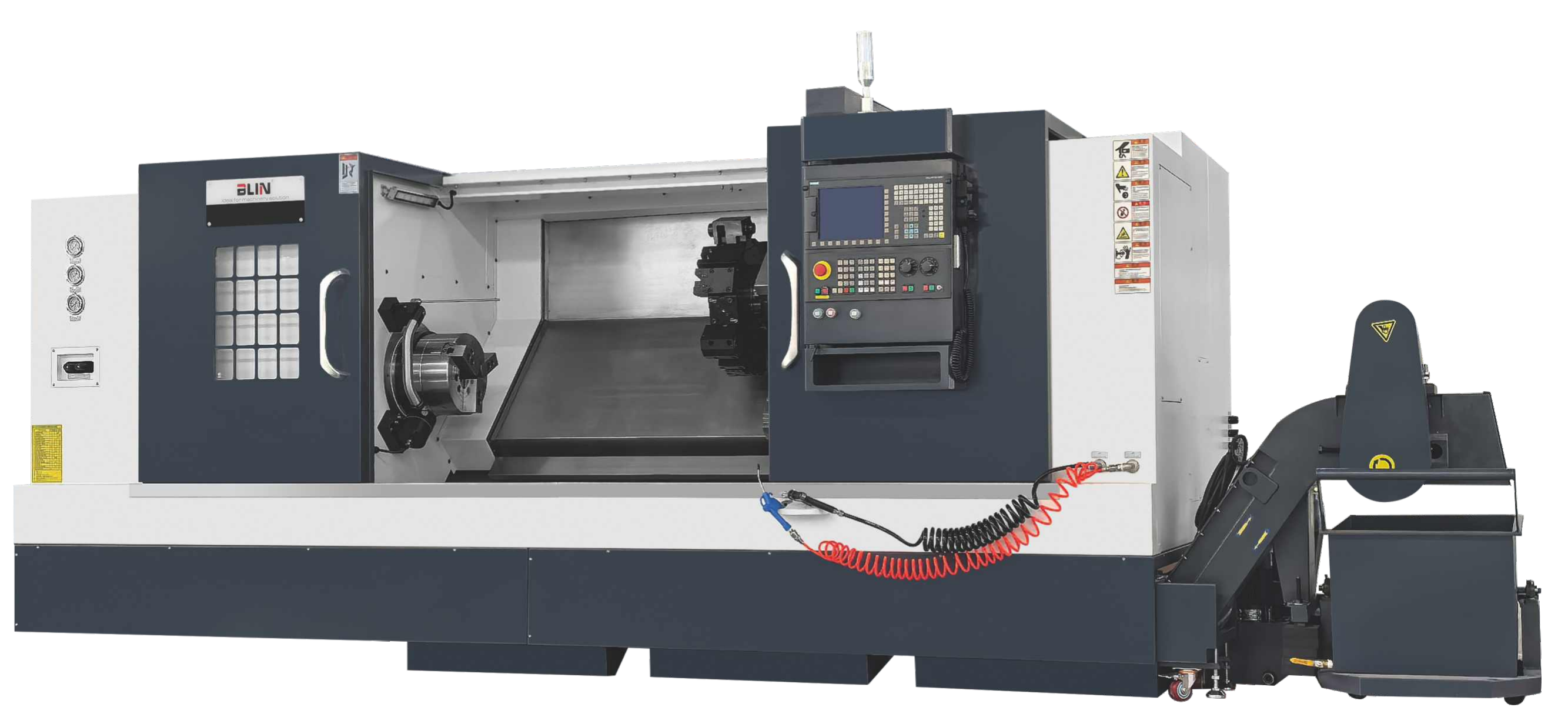

Токарный обрабатывающий центр BL-H12MH (A2-11)
Под заказ
Производитель: Blin
Скорость шпинделя, об/мин — 1800
Перемещения по оси X, мм — 320
Перемещения по оси Z, мм — 3050
Мощность шпинделя, кВт — 19
Конус шпинделя — A2-11
Все характеристики
Характеристики
Описание
Стандартная комплектация
Доп. комплектация
| Расстояние над станиной | мм | 730 |
| Расстояние над суппортом | мм | 400 |
| Максимальный диаметр точения | мм | 500 |
| Максимальная длина точения | мм | 1450/2000/3000 |
| Конус шпинделя | / | A2-11 |
| Отверстие в шпинделе | мм | Ø102 |
| Конус отверстия шпинделя | / | 1:20 |
| Скорость шпинделя | об/мин | 1800 |
| Максимальный диаметр прутка | мм | Ø90 |
| Мощность мотора шпинделя | кВт | 15/18.5 (Fanuc) |
| Трансмиссия шпинделя | / | A2-8, 1000/1500 мм: ременная 1:2; A2-8, 2000/3000 мм и A2-11: редуктор ZF (L 1:8, H 1:2) |
| Патрон | дюйм | 12" |
| Ось C (дискретность) | градус | 0.01° |
| ШВП оси X (диаметр/шаг) | мм | Ø40/8 |
| ШВП оси Z (диаметр/шаг) | мм | Ø50/10 |
| Перемещение по оси X | мм | 320 |
| Перемещение по оси Z | мм | 1550/2050/3050 |
| Быстрые перемещения по оси X | м/мин | 20 |
| Быстрые перемещения по оси Z | м/мин | 16/12/12 |
| Момент мотора оси X | Н·м | 20 (Fanuc) |
| Момент мотора оси Z | Н·м | 27/36/36 (Fanuc) |
| Тип револьверной головы | / | 12T BMT65, сервопривод, приводной инструмент (ER40), высота центра 125 мм |
| Размер хвостовика | мм | 25×25, Ø50 |
| Мощность приводного инструмента | кВт | 5.5 (Fanuc) |
| Максимальная скорость приводного инструмента | об/мин | 5000 |
| Ход корпуса задней бабки | мм | 1500/2000/3000 |
| Конус пиноли | / | MT5# (1 м); MT5# или MT6#* (1.5/2/3 м) |
| Наружный диаметр пиноли | мм | Ø100 |
| Ход пиноли | мм | 80 |
| Тип направляющих задней бабки | / | Коробчатые |
| Габариты станка | мм | 3700/4400/5000/6500×2000×2100 |
| Масса станка | кг | 9500/11000/15200 |
12T револьверная голова с приводным инструментом + ось CS
Коробчатые направляющие, подходят для тяжёлого резания
Тайваньская технология, основные комплектующие — немецких, японских и тайваньских брендов
Станина под углом 30°
Чугун HT300 высшего китайского класса после старения: малая деформация, крутильная прочность, тепловая стабильность
Высокоточный шпиндельный узел, серводвигатель шпинделя, большой момент, высокая скорость
Высокоточные ШВП с преднатягом (двойные гайки), соединение с двигателем напрямую, высокая жёсткость передачи
Задняя бабка на коробчатых направляющих
| · Система ЧПУ Fanuc 0i TF |
| · Гидравлический патрон |
| · Гидравлическая задняя бабка |
| · Система ЧПУ Syntec / Siemens |
| · Автоматический стружечный конвейер |
| · Датчик инструмента |
| · Гидравлический люнет |
