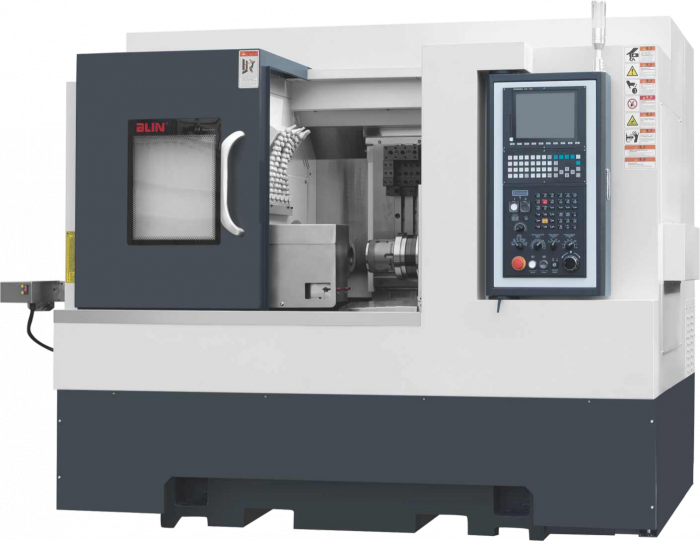

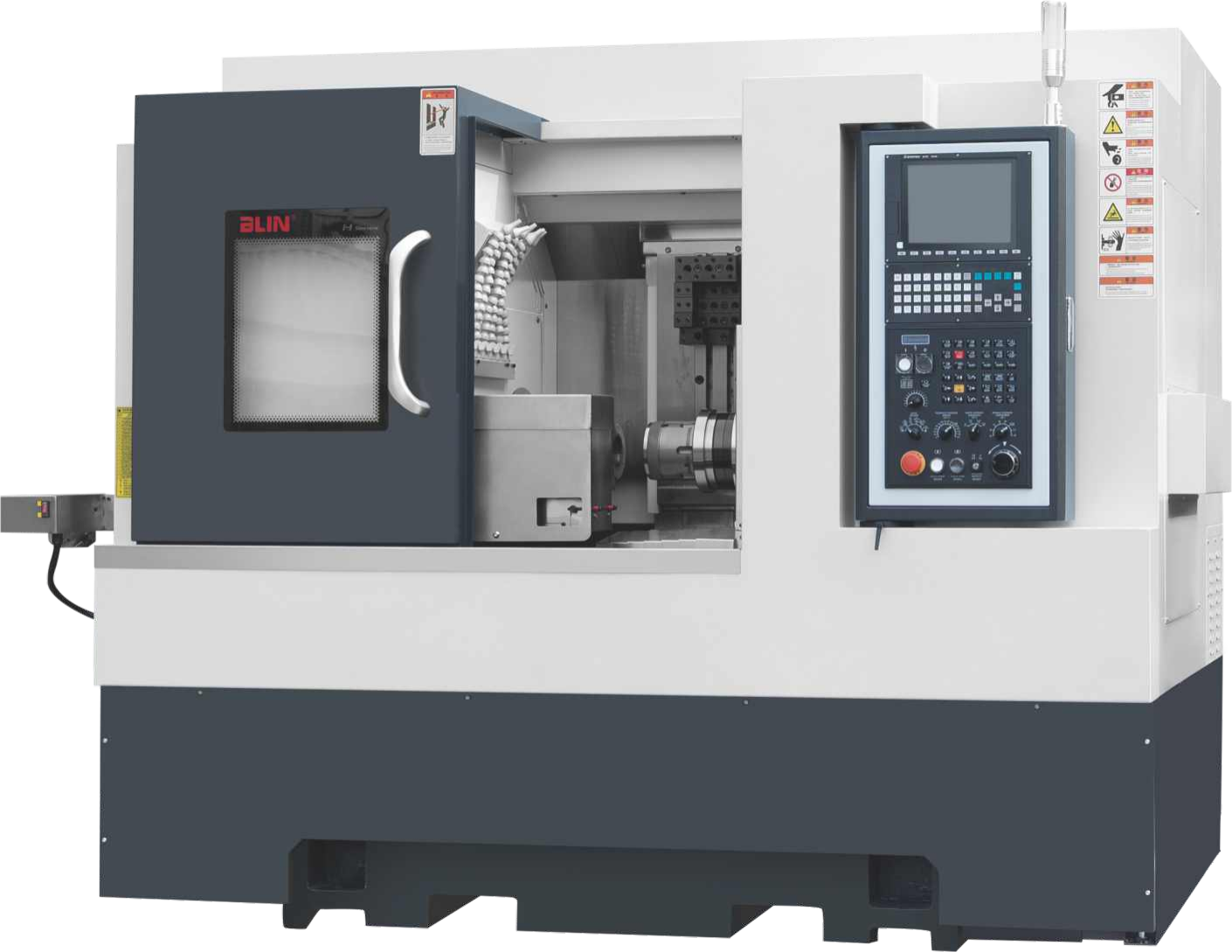

Токарный обрабатывающий центр BL-H30S
Под заказ
Производитель: Blin
Скорость шпинделя, об/мин — 5000
Перемещения по оси X, мм — 700
Перемещения по оси Z, мм — 280
Мощность шпинделя, кВт — 11
Конус шпинделя — A2-5
Все характеристики
Характеристики
Описание
Стандартная комплектация
Доп. комплектация
| Максимальное расстояние над станиной | мм | 350 |
| Максимальный диаметр точения | мм | 300 |
| Максимальный диаметр точения над суппортом | мм | 120 |
| Максимальная длина точения | мм | 250 |
| Конус шпинделя | / | A2-4 / A2-5 |
| Отверстие в шпинделе | мм | Ø46 / Ø56 |
| Максимальный диаметр прутка | мм | Ø33 (патрон 5"); Ø30 (цанга CL30) / Ø45 (патрон 6"); Ø42 (цанга CL42) |
| Зажимное устройство | / | Патрон 5" 3-кулачковый; цанговый патрон CL30 / Патрон 6" 3-кулачковый; цанговый патрон CL42 |
| Максимальная скорость | об/мин | 5000 / 4000 |
| Мощность мотора | кВт | 5.5 (GSK); 7.9 (Syntec) / 7.5 (GSK); 11 (Syntec) |
| Конус шпинделя | / | A2-4 |
| Отверстие в шпинделе | мм | Ø46 |
| Максимальная скорость | об/мин | 5000 |
| Максимальный диаметр прутка | мм | Ø33 (патрон 5"); Ø30 (цанга CL30) |
| Зажимное устройство | / | Патрон 5" 3-кулачковый; цанговый патрон CL30 |
| Мощность мотора | кВт | 5.5 (GSK); 7.9 (Syntec) |
| Перемещение по осям X1/X2 | мм | 700/600 (в одну сторону 350/300) |
| Перемещение по осям Z1/Z2 | мм | 280/280 |
| Быстрые перемещения по осям X1/X2 | м/мин | 30 |
| Быстрые перемещения по осям Z1/Z2 | м/мин | 24 |
| Мощность моторов осей X1/X2/Z1/Z2 | кВт | 2.4 (Syntec); 2.5 (GSK) |
| Тип | / | Гребёнка (gang tool), две гребёнки |
| Размер хвостовика | мм | 20×20, Ø25 |
| Габариты станка | мм | 2200×1800×1800 |
| Масса станка | кг | 3300 |
Станина под углом 90°
Главный шпиндель на неподвижной бабке, суппорт подвижный; противошпиндель подвижный
Две гребёнки (dual gang tools)
При установке автоматического барфидера и уловителя деталей возможна полностью автоматическая обработка
Линейные направляющие
| · Система ЧПУ Syntec 22TB |
| · Гидравлический цанговый патрон |
| · Гребёнки (gang tool) |
| · Система ЧПУ GSK980TTi |
| · 3-кулачковый патрон |
| · Приводные инструменты |
| · Барфидер (автоподатчик прутка) |
