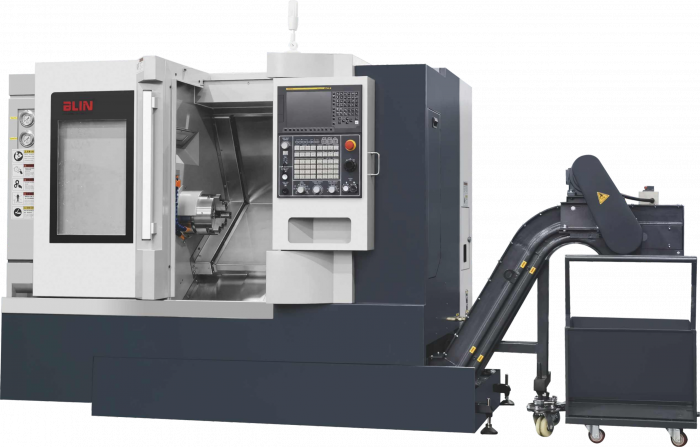

Токарный обрабатывающий центр BL-H40M (патрон 8")
Производитель: Blin
Скорость шпинделя, об/мин — 4000
Перемещения по оси X, мм — 180
Перемещения по оси Z, мм — 350
Мощность шпинделя, кВт — 15
Конус шпинделя — A2-6
Все характеристики| Расстояние над станиной | мм | 580 |
| Расстояние над суппортом | мм | 300 |
| Максимальная длина точения | мм | 280 |
| Максимальный диаметр точения | мм | 350 |
| Отверстие в шпинделе | мм | Ø66 |
| Конус шпинделя | / | A2-6 |
| Скорость шпинделя | об/мин | 4000 |
| Максимальный диаметр прутка | мм | Ø51 |
| Мощность мотора шпинделя | кВт | 11/15 (Fanuc) |
| Патрон | дюйм | 8" |
| Ось C (дискретность) | градус | 0.001° |
| Тип линейных направляющих X/Z/задняя бабка | / | Роликовые |
| Ширина направляющих X/Z/задняя бабка | мм | 30/35/35 |
| Перемещение по осям X/Z | мм | 180/350 |
| Мощность моторов осей X/Z | кВт | 1.2 (Fanuc) |
| Быстрые перемещения по осям X/Z | м/мин | 24/24 |
| Тип револьверной головы | / | BMT55 с приводным инструментом |
| Количество инструментов | шт. | 12T |
| Время смены соседнего инструмента | с | 0,4 |
| Время смены самого дальнего инструмента | с | 1,1 |
| Размер хвостовика | мм | 25×25, Ø40 |
| Мощность приводного инструмента | кВт | 2.7 (Fanuc) |
| Максимальная скорость приводного инструмента | об/мин | 4000 |
| Тип | / | Корпус перемещается сервомотором и ШВП |
| Ход корпуса задней бабки | мм | 300 |
| Конус пиноли | / | MT4# |
| Быстрое перемещение задней бабки | м/мин | 20 |
| Мощность насоса СОЖ | Вт | 500 |
| Масса станка | кг | 3000 |
Конструкция на 90% совпадает с тайваньским Goodway; станина под углом 30°, высокая жёсткость, хорошая гибкость обработки
Тайваньская технология, разработка тайваньским инженером, комплектующие — немецких, японских и тайваньских брендов
Модульная конструкция с широкими возможностями расширения
Чугун HT300 после старения, малая деформация, хорошая тепловая стабильность
Основание с многослойными рёбрами жёсткости — прочность и устойчивость станины
Конструкция станины с разделением масла и СОЖ, независимый бак СОЖ
Высокоточный интегральный шпиндельный узел, серводвигатель шпинделя: большой крутящий момент, высокая скорость, широкий диапазон регулирования
Высокоточные ШВП с преднатягом (двойные гайки), соединение с двигателем напрямую, без зазора
Высокоточные роликовые линейные направляющие, подходят для тяжёлых нагрузок и точной обработки
Револьверная голова BMT55 с приводным инструментом: быстрая смена, хорошая повторяемость, высокая эффективность
Сервоприводная программируемая задняя бабка: пиноль неподвижна, весь корпус бабки перемещается сервомотором и ШВП по линейной направляющей
| · Система ЧПУ Syntec 22TB |
| · Гидравлический цанговый патрон |
| · Гребёнки (gang tool) |
| · Система ЧПУ GSK980TTi |
| · 3-кулачковый патрон |
| · Приводные инструменты |
| · Барфидер (автоподатчик прутка) |
