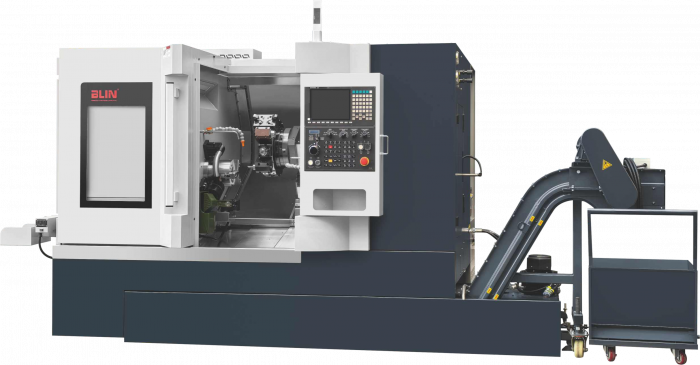

Токарный обрабатывающий центр BL-H40SY
Производитель: Blin
Скорость шпинделя, об/мин — 5000
Перемещения по оси X, мм — 200
Перемещения по оси Y, мм — 50
Перемещения по оси Z, мм — 450
Мощность шпинделя, кВт — 11
Конус шпинделя — A2-5
Все характеристики| Расстояние над станиной | мм | 500 |
| Расстояние над суппортом | мм | 250 |
| Максимальный диаметр точения | мм | 250 |
| Максимальная длина точения | мм | 420 |
| Отверстие в шпинделе | мм | Ø56 |
| Конус шпинделя | / | A2-5 |
| Скорость шпинделя | об/мин | 5000 |
| Максимальный диаметр прутка | мм | Ø42 / Ø44* |
| Зажимное устройство | / | Цанговый патрон CL-42 / патрон 6"* |
| Мощность мотора шпинделя | кВт | 11 (электрошпиндель) |
| Тип линейных направляющих | / | Роликовые |
| Ширина направляющих X/Y/Z1/Z2 | мм | 30/35/35/35 |
| Перемещение по осям X/Y/Z1/Z2 | мм | 200/±50/450/420 |
| Мощность моторов осей X/Y/Z1/Z2 | кВт | 1.8 (Fanuc) |
| Быстрые перемещения по осям X/Y/Z1/Z2 | м/мин | 24/15/24/20 |
| Тип револьверной головы | / | BMT45 с приводным инструментом, сервопривод |
| Количество инструментов | шт. | 12T |
| Размер хвостовика | мм | 25×25, Ø32 |
| Мощность приводного инструмента | кВт | 2.7 (Fanuc) |
| Максимальная скорость приводного инструмента | об/мин | 4000 |
| Точность наружного чистового точения | / | IT6 |
| Шероховатость при чистовом точении | мкм | Ra0.2~1.6 |
| Круглость при чистовом точении | мм | ≤0.003 |
| Мощность насоса СОЖ | Вт | 500 |
| Масса станка | кг | 4500 |
Тайваньская технология, разработка тайваньским инженером, комплектующие — немецких, японских и тайваньских брендов
Конструкция аналогична японским станкам: плоская станина, суппорт под углом 45°; высокая жёсткость, хорошая гибкость обработки
Главный и противошпиндель — высокоточные электрошпиндели с большим моментом и быстрым пуском/остановом
Возможна одновременная обработка со стороны главного шпинделя и противошпинделя
Револьверная голова BMT45 с приводным инструментом и интерполяционной осью Y
Модульная конструкция с широкими возможностями расширения
Чугун HT300 после старения, малая деформация, тепловая стабильность
Основание с многослойными рёбрами жёсткости — прочность и устойчивость станины
Высокоточные ШВП с преднатягом, соединение с двигателем напрямую, высокая точность точения
Высокоточные роликовые линейные направляющие, подходят для тяжёлых нагрузок и точной обработки
| · Система ЧПУ Fanuc 0i TF |
| · Два шпинделя |
| · Револьверная голова с приводным инструментом и осью Y |
| · Гидравлический патрон |
| · Система ЧПУ Syntec 22TB |
| · Датчик инструмента |
| · Уловитель готовых деталей |
