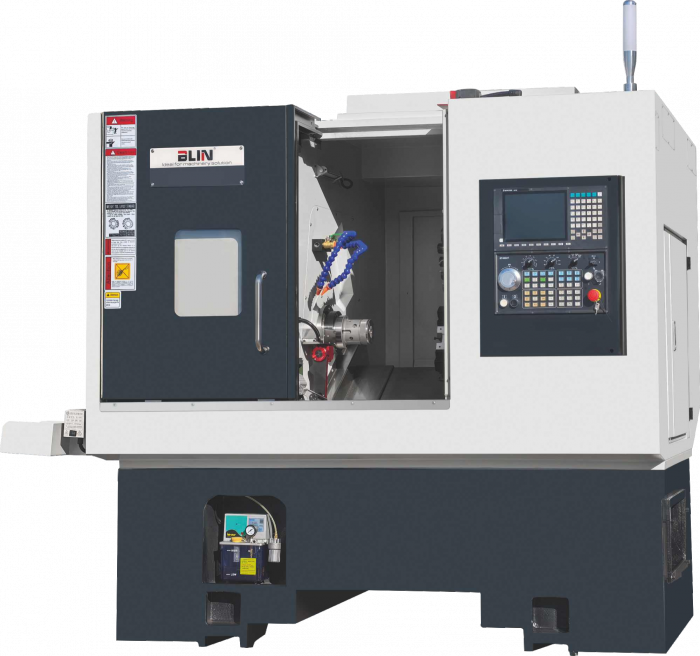

Токарный обрабатывающий центр BL-H50Y
Производитель: Blin
Скорость шпинделя, об/мин — 3500
Перемещения по оси X, мм — 210
Перемещения по оси Y, мм — 50
Перемещения по оси Z, мм — 600
Мощность шпинделя, кВт — 15
Конус шпинделя — A2-6
Все характеристики| Расстояние над станиной | мм | 560 |
| Максимальная длина точения | мм | 500 |
| Максимальный диаметр точения | мм | 350 |
| Патрон | " | 8 |
| Максимальный диаметр прутка | мм | 51 |
| Скорость шпинделя | об/мин | 3500 |
| Конус шпинделя | / | A2-6 |
| Отверстия в шпинделе | мм | 65 |
| Мощность шпинделя | кВт | 11/15 |
| Ось С | ° | 0.001 |
| Перемещение по оси X | мм | 210 |
| Перемещение по оси Y | мм | ±50 |
| Перемещение по оси Z | мм | 600 |
| Быстрые перемещения по осям X/Z/Y | мм | 24/24/15 |
| Тип | / | 12T BMT 55 с осью Y |
| Хвостовик инструмента | мм | 25х25,40 |
| Скорость приводного инструмента | об/мин | 4000 |
| Мощность приводного инструмента | кВт | 2 |
| Конус | / | MT4 |
| Перемещения задней бабки | мм | 400 |
| Точность позиционирования | мм | 0.008 |
| Повторяемость | мм | 0.004 |
| Габариты | мм | 2600х1800х1800 |
| Масса | кг | 4100 |
Конструкция на 90% совпадает с тайваньским Goodway; станина под углом 30°, высокая жёсткость, хорошая гибкость обработки
Тайваньская технология, разработка тайваньским инженером, комплектующие — немецких, японских и тайваньских брендов
Модульная конструкция с широкими возможностями расширения
Чугун HT300 после старения и FEA-анализа, малая деформация, хорошая тепловая стабильность
Основание с многослойными рёбрами жёсткости — прочность и устойчивость станины
Конструкция станины с разделением масла и СОЖ, независимый бак СОЖ
Высокоточный интегральный шпиндельный узел, серводвигатель шпинделя: большой крутящий момент, высокая скорость, широкий диапазон регулирования
Высокоточные ШВП с преднатягом (двойные гайки), соединение с двигателем напрямую, без зазора
Высокоточные роликовые линейные направляющие, подходят для тяжёлых нагрузок и точной обработки
Револьверная голова Sauter (Германия) с приводным инструментом: быстрая смена, хорошая повторяемость, высокая эффективность
Сервоприводная программируемая задняя бабка: пиноль неподвижна, корпус перемещается сервомотором и ШВП по линейной направляющей
Интерполяционная ось Y под углом 30° — повышенная жёсткость обработки
| · Система ЧПУ Fanuc 0i TF Plus Type 5 |
| · Наклонная цельнолитая станина из чугуна |
| · Гидравлический патрон 8” |
| · Гидравлическая программируемая задняя бабка |
| · Приводной осевой блок- 1 шт. |
| · Приводной радиальный блок- 1 шт. |
| · Кондиционер электрошкафа |
| · Блок для расточных резцов 3 шт. |
| · Блок для проходных резцов 1 шт. |
| · Комплект каленных кулачков - 1 шт |
| · Рабочее освещение |
| · Трехцветная сигнальная лампа |
| · Конвейер стружки c баком |
| · Руководство на русском языке |
| · Ящик с инструментом для запуска станка |
| · Комплект опор |
| · Нормы СЕ |
| · Система ЧПУ Fanuc Type 1 |
| · Система ЧПУ Siemens 828 |
| · Датчик Инструмента Renishaw |
| · Уловитель готовых деталей |
| · Гидравлический патрон 10” |
| · Барфидер |
| · Увеличение мощности |
| · Уловитель масленного тумана |
| · Изменения конуса шпинделя |
| · Дополнительные статические блоки |
| · Помпа СОЖ 20 бар |
| · Цанговый патрон |
| · Маслоотделитель от СОЖ |
