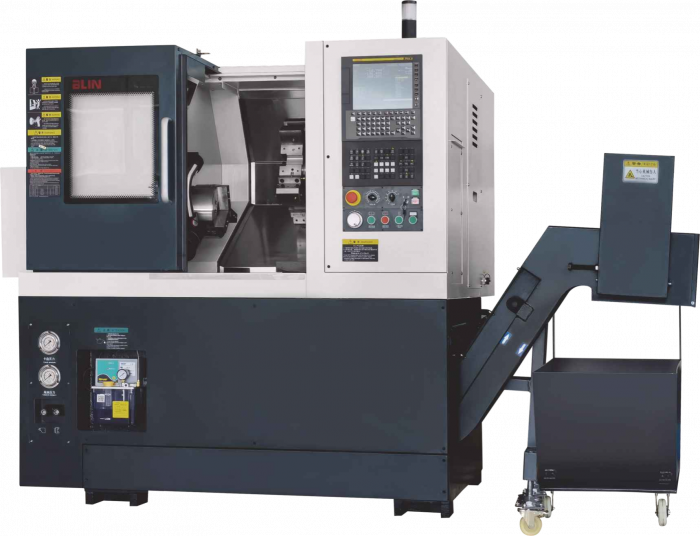

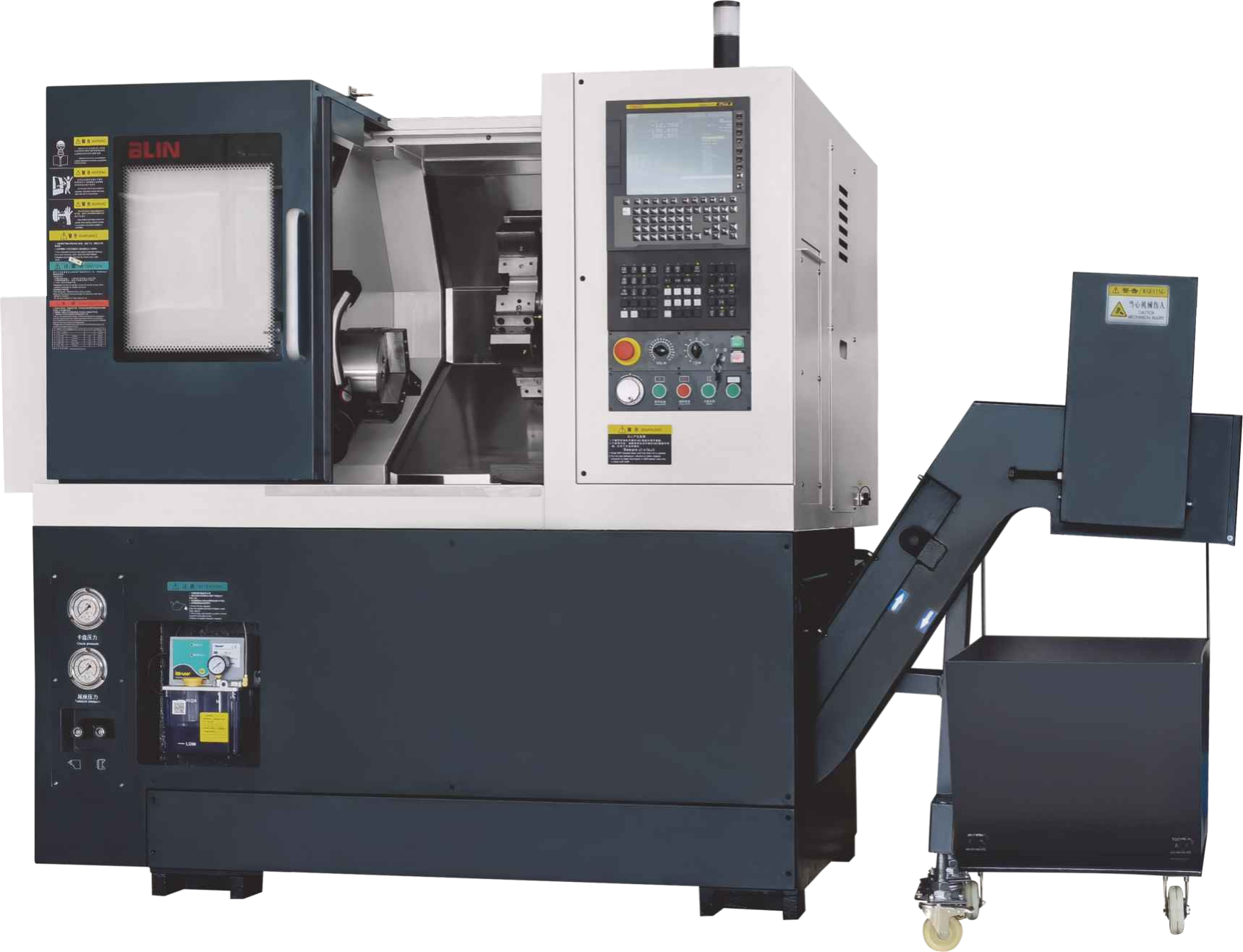

Токарный обрабатывающий центр BL-N200 (патрон 8")
Производитель: Blin
Скорость шпинделя, об/мин — 4000
Перемещения по оси X, мм — 210
Перемещения по оси Z, мм — 360
Мощность шпинделя, кВт — 11
Конус шпинделя — A2-6
Все характеристики| Тип направляющих | / | Линейные |
| Патрон | дюйм | 8" |
| Расстояние над станиной | мм | 510 |
| Расстояние над суппортом | мм | 260 |
| Максимальная длина точения | мм | 330 |
| Максимальный диаметр точения | мм | 380 (8T) / 350 (12T) |
| Тип привода шпинделя | / | / |
| Отверстие в шпинделе | мм | 66 |
| Конус шпинделя | / | A2-6 |
| Скорость шпинделя | об/мин | 4000 |
| Диаметр прутка | мм | 51 |
| Мощность мотора шпинделя | кВт | 11/15 (Fanuc) |
| Ось С (дискретность) | градус | / |
| Перемещение по оси X | мм | 180+20 (8T) / 175+35 (12T) |
| Перемещение по оси Y | мм | / |
| Перемещение по оси Z | мм | 360 |
| Быстрые перемещения по осям X/Z | м/мин | 28 |
| Быстрые перемещения по оси Y | м/мин | / |
| Ширина линейных направляющих X/Z | мм | 30/35 (роликовые) |
| ШВП осей X, Z (диаметр/шаг) | мм | 32/10 |
| Тип револьверной головы | / | Гидравлико-сервоприводная |
| Количество инструментов | шт. | 8/12* |
| Время смены соседнего инструмента | с | 0,28 |
| Время смены самого дальнего инструмента | с | 0,4 |
| Размер хвостовика | мм | 25×25, Ø40 |
| Мощность приводного инструмента | кВт | / |
| Момент приводного инструмента | Н·м | / |
| Максимальная скорость приводного инструмента | об/мин | / |
| Тип приводного инструмента | / | / |
| Конус пиноли | / | MT4 |
| Диаметр пиноли / ход | мм | Ø75/90 |
| Перемещение корпуса задней бабки | мм | / |
| Мощность насоса СОЖ | Вт | 370 |
| Расход СОЖ | м³/ч | 2.5~4.0 |
| Габариты станка | мм | 1830×1640×1690 |
| Масса станка | кг | 3000 |
Высокоточные роликовые линейные направляющие
8T/12T гидравлико-сервоприводная револьверная голова
Конструкция аналогична японским станкам Takisawa: плоская станина, суппорт под углом 30°; высокая жёсткость, хорошая гибкость обработки
Сверхкомпактная конструкция, большое внутреннее пространство, современный дизайн
Японская технология, разработка японским инженером, основные комплектующие — немецких, японских и тайваньских брендов
Модульная конструкция с широкими возможностями расширения: датчик инструмента, уловитель деталей, робот и т.д.
Станина из смолосодержащего песчаного чугуна HT300 после старения и FEA-анализа: малая деформация, хорошая крутильная прочность, тепловая стабильность
Основание с многослойными рёбрами жёсткости
Конструкция станины с разделением масла и СОЖ, независимый бак СОЖ
Высокоточный интегральный шпиндельный узел, серводвигатель шпинделя: большой крутящий момент, высокая скорость, широкий диапазон регулирования
Высокоточные ШВП с преднатягом (двойные гайки), соединение с двигателем напрямую муфтой: без зазора, высокая жёсткость передачи, точное точение (класс μ)
Стружечный конвейер можно установить справа или сзади, высокая способность к удалению стружки
Один из лучших образцов китайских токарных станков
| · Система ЧПУ Fanuc 0i TF |
| · Гидравлический патрон |
| · Гидравлико-сервоприводная револьверная голова 8T/12T (N200/N200L/N200H/N200LH) |
| · N200LM: 12-позиционная сервоприводная револьверная голова VDI30 с приводным инструментом |
| · N200Y: 12-позиционная револьверная голова BMT45 с приводным инструментом |
| · Гидравлическая задняя бабка |
| · Система ЧПУ Siemens / Syntec |
| · Автоматический стружечный конвейер |
| · Датчик инструмента |
| · Уловитель готовых деталей |
