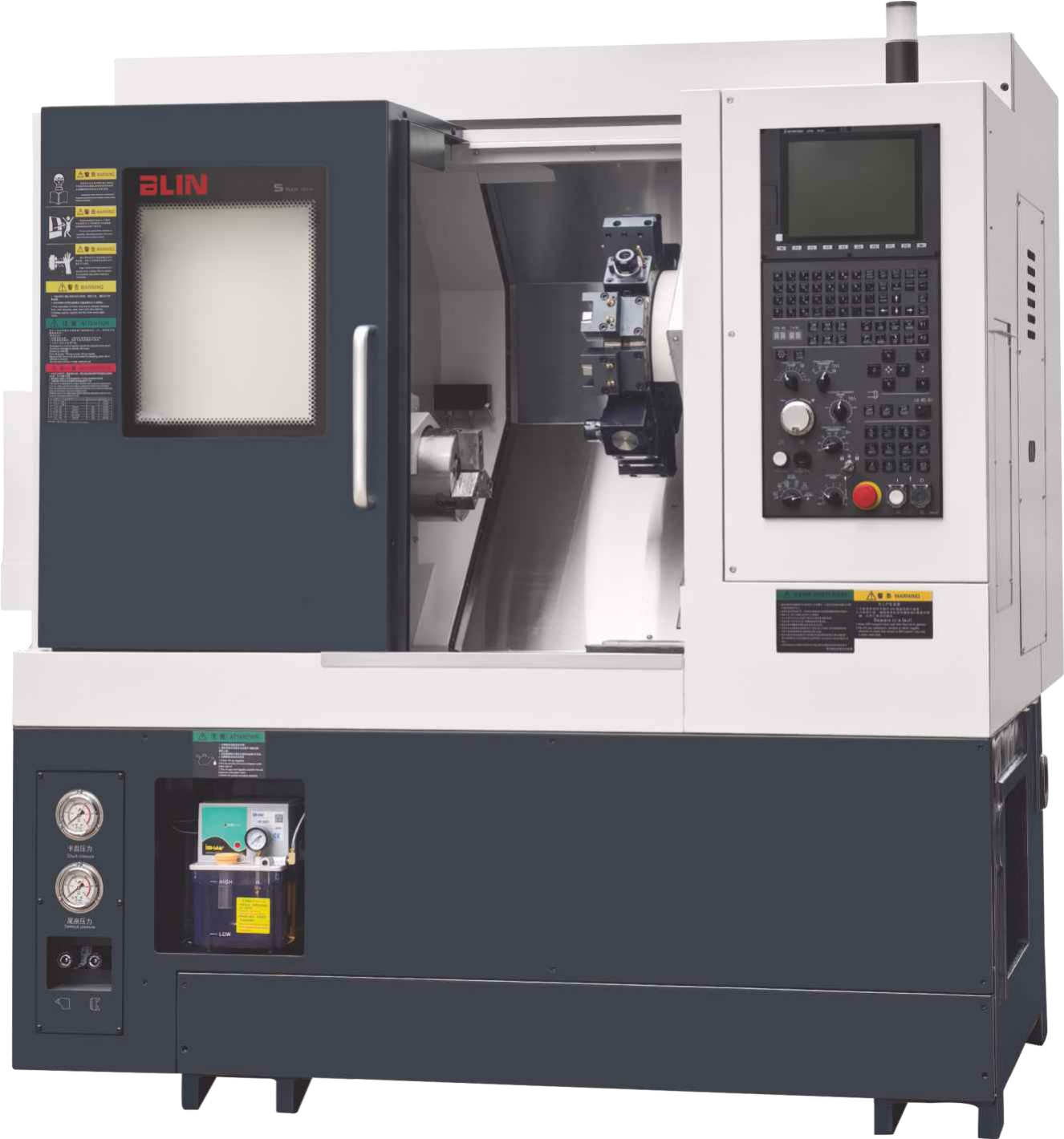

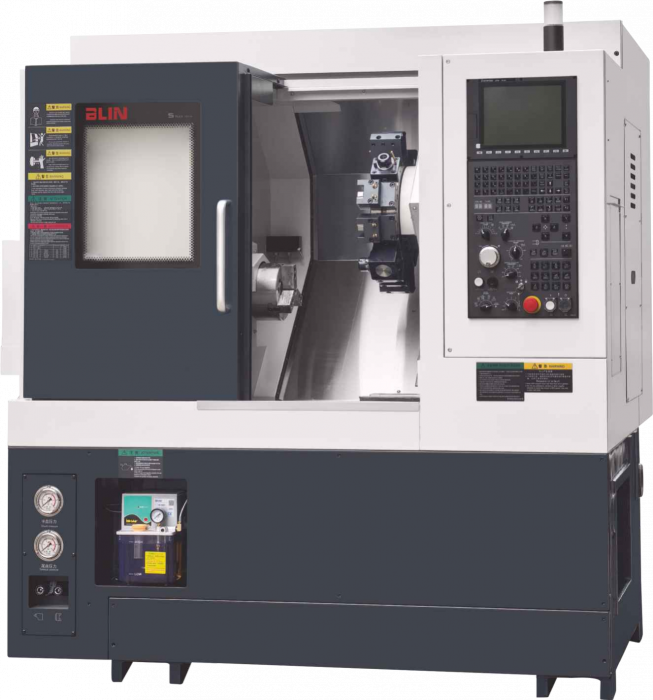

Токарный обрабатывающий центр BL-N200Y
Производитель: Blin
Скорость шпинделя, об/мин — 5000
Перемещения по оси X, мм — 170
Перемещения по оси Y, мм — 45
Перемещения по оси Z, мм — 340
Мощность шпинделя, кВт — 20
Конус шпинделя — A2-5
Все характеристики| Тип направляющих | / | Линейные роликовые |
| Патрон | дюйм | 6" |
| Расстояние над станиной | мм | 600 |
| Расстояние над суппортом | мм | 250 |
| Максимальная длина точения | мм | 300 |
| Максимальный диаметр точения | мм | 300 |
| Тип привода шпинделя | / | Встроенный электрошпиндель, прямой привод |
| Отверстие в шпинделе | мм | 56 |
| Конус шпинделя | / | A2-5 |
| Скорость шпинделя | об/мин | 5000 |
| Диаметр прутка | мм | 45 |
| Мощность мотора шпинделя | кВт | 20 |
| Ось С (дискретность) | градус | 0.001° |
| Перемещение по оси X | мм | 160+10 |
| Перемещение по оси Y | мм | ±45 |
| Перемещение по оси Z | мм | 340 |
| Быстрые перемещения по осям X/Z | м/мин | 30 |
| Быстрые перемещения по оси Y | м/мин | 15 |
| Ширина линейных направляющих X/Z | мм | Роликовые |
| ШВП осей X, Z (диаметр/шаг) | мм | / |
| Тип револьверной головы | / | BMT45 с приводным инструментом (собственного производства) |
| Количество инструментов | шт. | 12 |
| Время смены соседнего инструмента | с | 0,15 |
| Время смены самого дальнего инструмента | с | 0,4 |
| Размер хвостовика | мм | 20×20, Ø32 |
| Мощность приводного инструмента | кВт | 2.7/2.2* (Fanuc) |
| Момент приводного инструмента | Н·м | 12/11* (Fanuc) |
| Максимальная скорость приводного инструмента | об/мин | 4000/6000* |
| Тип приводного инструмента | / | BMT45 |
| Конус пиноли | / | MT4 |
| Диаметр пиноли / ход | мм | Ø75/90 |
| Перемещение корпуса задней бабки | мм | 300 |
| Мощность насоса СОЖ | Вт | 480 |
| Расход СОЖ | м³/ч | 3 |
| Габариты станка | мм | 1810×1600×1870 (без стружечного конвейера) |
| Масса станка | кг | 3400 |
Роликовые линейные направляющие; суппорт осей Y и X со скосом 0°+45°
Встроенный электрошпиндель 20 кВт (70.7 Н·м): большой крутящий момент и высокая скорость
12T револьверная голова BMT45 с приводным инструментом + ось CS + ось YS
Конструкция аналогична японским станкам Takisawa: плоская станина, суппорт под углом 30°; высокая жёсткость, хорошая гибкость обработки
Сверхкомпактная конструкция, большое внутреннее пространство, современный дизайн
Японская технология, разработка японским инженером, основные комплектующие — немецких, японских и тайваньских брендов
Модульная конструкция с широкими возможностями расширения: датчик инструмента, уловитель деталей, робот и т.д.
Станина из смолосодержащего песчаного чугуна HT300 после старения и FEA-анализа: малая деформация, хорошая крутильная прочность, тепловая стабильность
Основание с многослойными рёбрами жёсткости
Конструкция станины с разделением масла и СОЖ, независимый бак СОЖ
Высокоточный интегральный шпиндельный узел, серводвигатель шпинделя: большой крутящий момент, высокая скорость, широкий диапазон регулирования
Высокоточные ШВП с преднатягом (двойные гайки), соединение с двигателем напрямую муфтой: без зазора, высокая жёсткость передачи, точное точение (класс μ)
Стружечный конвейер можно установить справа или сзади, высокая способность к удалению стружки
Один из лучших образцов китайских токарных станков
| · Система ЧПУ Fanuc 0i TF Plus Type 5 |
| · Привод осей X,Z марки Fanuc |
| · Блок для расточных резцов 3 шт. |
| · Блок для проходных резцов 1 шт. |
| · Гидравлическая задняя бабка |
| · Комплект вспомогательного инструмента для установки станка |
| · Рабочее освещение |
| · Кондиционер электрошкафа |
| · Трехцветная сигнальная лампа |
| · Педаль управления гидравлики |
| · Стружечный конвейер с баком |
| · Нормы СЕ |
| · Техническая документация на русском языке |
| · Система ЧПУ Fanuc Type 1 |
| · Система ЧПУ Siemens 828 |
| · Датчик Инструмента Renishaw |
| · Уловитель готовых деталей |
| · Барфидер |
| · Увеличение мощности |
| · Уловитель масленного тумана |
| · Изменения конуса шпинделя |
| · Дополнительные статические блоки |
| · Помпа СОЖ 20 бар |
| · Цанговый патрон |
| · Маслоотделитель от СОЖ |
