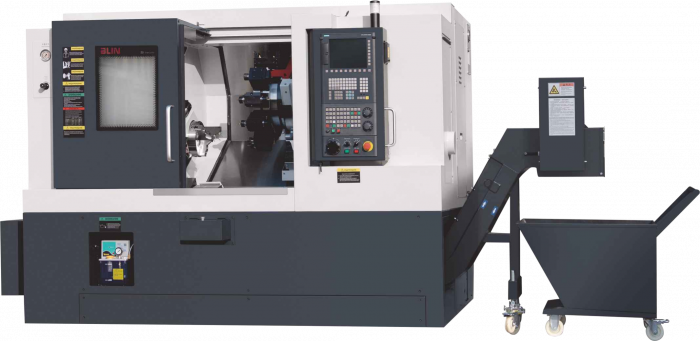

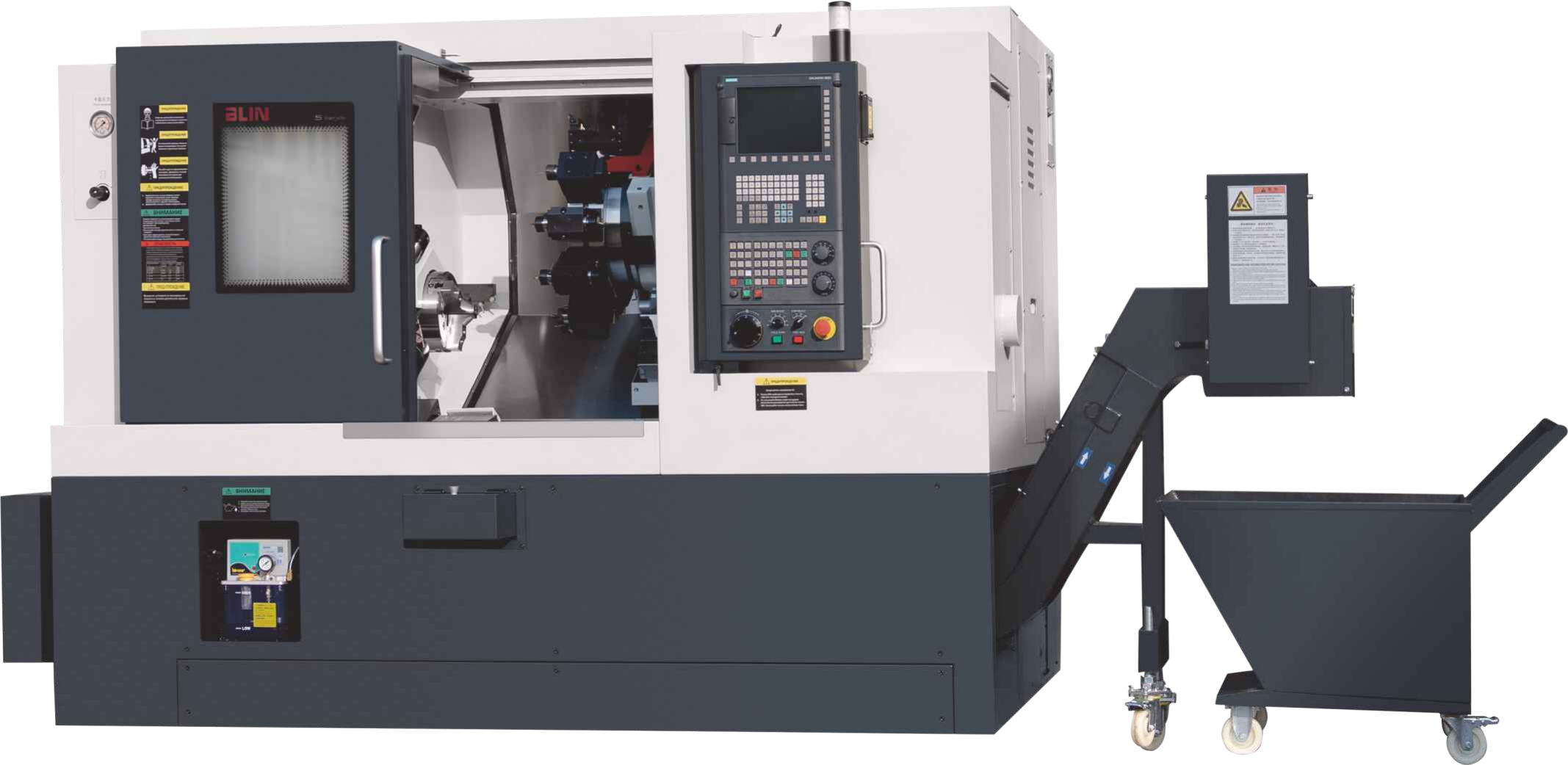

Токарный обрабатывающий центр BL-N205
Производитель: Blin
Скорость шпинделя, об/мин — 4500
Перемещения по оси X, мм — 200
Перемещения по оси Z, мм — 550
Конус шпинделя — A2-6
Все характеристики| Расстояние над станиной | мм | 550 |
| Расстояние над суппортом | мм | 290 |
| Максимальная длина точения | мм | 530 |
| Максимальный диаметр точения | мм | 380 |
| Скорость шпинделя | об/мин | 4500 |
| Конус шпинделя | / | A2-6 |
| Отверстия в шпинделе | мм | 66 |
| Диаметр прутка | мм | 51 |
| Патрон | ’’ | 8 |
| Ось С | диск. | / |
| Мощность мотора шпинделя | кВт | 11/15(FANUC);11(SIEMENS) |
| Отверстия в шпинделе | мм | / |
| Диаметр прутка | мм | / |
| Конус шпинделя | / | / |
| Скорость | об/мин | / |
| Патрон | ’’ | / |
| Мощность мотора | кВт | / |
| Быстрые перемещения | м/мин. | / |
| Перемещение | мм | / |
| Быстрые перемещения по осям X/Z | м/мин. | 30 |
| Быстрые перемещения по осям Y | м/мин. | / |
| Перемещение по оси X | мм | 190+10 |
| Перемещение по оси Y | мм | / |
| Перемещение по оси Z | мм | 550 |
| Тип | / | 8T (опция 12T), гидравлич.-серв. |
| Мощность | кВт | / |
| Максимальная скорость приводного инструмента | об/мин | / |
| Хвостовик инструмента | мм | 25х25,40 |
| Конус | / | MT4 |
| Перемещение | мм | 470 |
| Точность позиционирования | мм | 0.005/0.008 |
| Повторяемость | мм | 0.002/0.004 |
| Габариты | мм | 2500×1800×1800/ 3500×1800×1800(стружечный конвейер) |
| Масса | кг | 4000 |
Особая конструкция программируемой задней бабки: пиноль неподвижна, корпус перемещается гидроцилиндром по линейной направляющей
8T/12T гидравлико-сервоприводная револьверная голова + задняя бабка
Конструкция аналогична японскому Mazak: плоская станина, суппорт под углом 30°; высокая жёсткость, хорошая гибкость обработки
Японская технология, разработка японским инженером, основные комплектующие — немецких, японских и тайваньских брендов
Модульная конструкция с широкими возможностями расширения
Основание с многослойными рёбрами жёсткости — прочность и устойчивость станины
Конструкция станины с разделением масла и СОЖ, независимый бак СОЖ
Чугун HT300 после старения и FEA-анализа: малая деформация, крутильная прочность, тепловая стабильность
Высокоточный интегральный шпиндельный узел, серводвигатель шпинделя: большой крутящий момент, высокая скорость, широкий диапазон регулирования
Высокоточные ШВП с преднатягом (двойные гайки), соединение с двигателем напрямую муфтой: без зазора, высокая жёсткость передачи, точное точение (класс μ)
Высокоточные роликовые линейные направляющие: высокая жёсткость, хорошее сохранение точности, подходят для тяжёлых нагрузок и точной обработки
Гидравлико-сервоприводная / приводная револьверная голова: быстрая смена, хорошая повторяемость, высокая эффективность
| · Система ЧПУ Fanuc 0i TF Plus Type 1 |
| · Ось С, 0.001° |
| · Цельнолитая наклонная станина |
| · Противошпиндель |
| · Трехкулачковый гидравлический патрон 8” |
| · Комплект каленых кулачков для патрона |
| · Приводная револьверная голова |
| · Приводной держатель инструмента осевой - 1 шт. |
| · Приводной держатель инструмента радиальный - 1 шт. |
| · Блок для расточных резцов 3 шт. |
| · Блок для проходных резцов 1 шт. |
| · Ножная педаль зажима/разжима патрона |
| · Система СОЖ |
| · Автоматическая система смазки направляющих и ШВП |
| · Гидравлическая программируемая задняя бабка |
| · Кондиционер электрошкафа |
| · Освещение рабочей зоны |
| · Полное кабинетное ограждение |
| · Набор приспособлений для установки станка |
| · Выравнивающие болты и блоки |
| · Инструкция по эксплуатации на русском языке |
| · Руководство по программированию |
| · Конвейер для уборки стружки с баком |
| · Нормы СЕ |
| · Система ЧПУ Fanuc Type 1 |
| · Система ЧПУ Siemens 828 |
| · Датчик Инструмента Renishaw |
| · Уловитель готовых деталей |
| · Барфидер |
| · Увеличение мощности |
| · Уловитель масленного тумана |
| · Изменения конуса шпинделя |
| · Дополнительные статические блоки |
| · Помпа СОЖ 20 бар |
| · Цанговый патрон |
| · Маслоотделитель от СОЖ |
