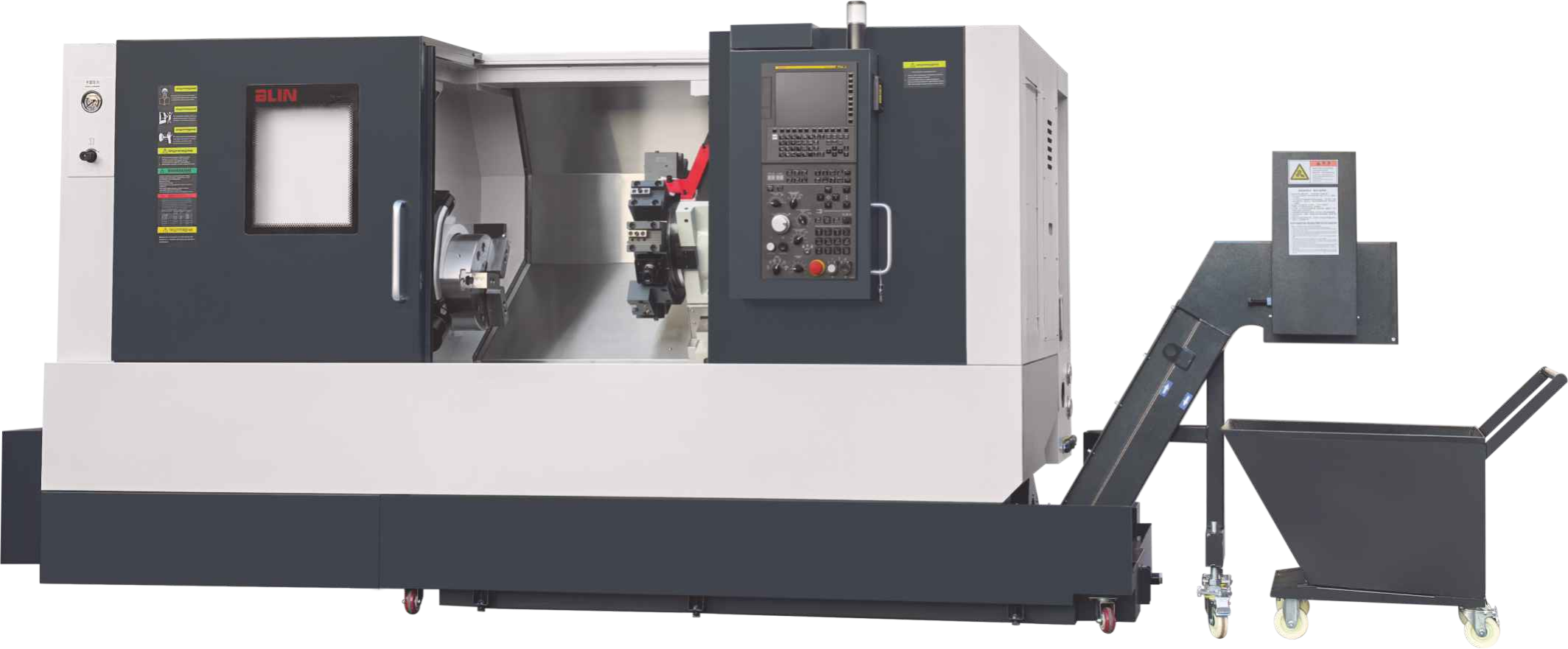

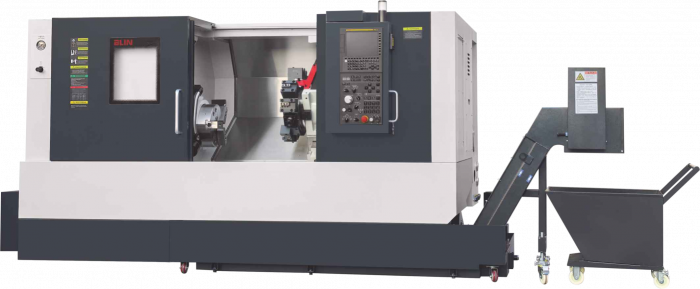

Токарный обрабатывающий центр BL-N300H
Производитель: Blin
Скорость шпинделя, об/мин — 3500
Перемещения по оси X, мм — 270
Перемещения по оси Z, мм — 3050
Мощность шпинделя, кВт — 19
Конус шпинделя — A2-11
Все характеристики| Тип направляющих осей X/Z | / | Коробчатые |
| Расстояние над станиной | мм | 695 |
| Расстояние над суппортом | мм | 420 |
| Максимальная длина точения (шпиндель A2-8, патрон 10") | мм | 840/1140/1540/2040/3040 |
| Максимальная длина точения (шпиндель A2-11, патрон 12")* | мм | 793/1093/1493/1993/2993 |
| Максимальный диаметр точения | мм | 500 |
| Тип привода шпинделя | / | Механический шпиндель, ременная передача |
| Отверстие в шпинделе | мм | Ø91 / Ø127* |
| Конус шпинделя | / | A2-8 / A2-11* |
| Скорость шпинделя | об/мин | 3500 / 2500* |
| Максимальный диаметр прутка | мм | Ø75 / Ø91* |
| Мощность мотора шпинделя | кВт | 15/18.5 (Fanuc); момент: A2-8 — 143 Н·м, A2-11 — 220 Н·м |
| Передаточное отношение | / | 1:2 |
| Патрон | дюйм | A2-8: 10"; A2-11: 12"/15"* |
| Ось С (дискретность) | градус | / |
| Тип привода | / | / |
| Отверстие | мм | / |
| Конус | / | / |
| Номинальная/максимальная скорость | об/мин | / |
| Максимальный диаметр прутка | мм | / |
| Мощность мотора | кВт | / |
| Патрон | дюйм | / |
| Быстрое перемещение | м/мин | / |
| Ход противошпинделя | мм | / |
| Перемещение по оси X | мм | 240+30 |
| Перемещение по оси Y | мм | / |
| Перемещение по оси Z (шпиндель A2-8, патрон 10") | мм | 850/1150/1550/2050/3050 |
| Перемещение по оси Z (шпиндель A2-11, патрон 12")* | мм | 850/1150/1550/2050/3050 |
| Быстрые перемещения по осям X/Z | м/мин | 24 |
| Быстрые перемещения по оси Y | м/мин | / |
| Тип револьверной головы | / | Гидравлико-сервоприводная |
| Количество инструментов | шт. | 12T |
| Время смены соседнего инструмента | с | 0,3 |
| Время смены самого дальнего инструмента | с | 0,9 |
| Размер хвостовика резца | мм | 25×25 |
| Размер оправки для расточных резцов | мм | Ø40 |
| Максимальная скорость приводного инструмента | об/мин | / |
| Ход пиноли | мм | 120 |
| Быстрое перемещение | м/мин | 15 |
| Конус пиноли | / | MT5# |
| Направляющие задней бабки | / | Коробчатые |
| Мощность насоса СОЖ | Вт | 1350 |
| Расход СОЖ | м³/ч | 6 |
| Габариты станка (для длин точения 1000/1500/2000/3000/…) | мм | 3580/3850/4520/5020/6020×2070×1790 |
| Масса станка | кг | 6250/6850/7250/7800/8750 |
| Исполнение | / | 12T гидравлико-сервоприводная револьверная голова + задняя бабка |
Оси подач и задняя бабка на коробчатых направляющих высокой жёсткости
Гидравлическая задняя бабка, пиноль подвижная, корпус перемещается крюком суппорта с автоматической гидравлической фиксацией
12T гидравлико-сервоприводная револьверная голова + задняя бабка
Конструкция аналогична японским станкам: цельная станина под углом 30°, высокая жёсткость, хорошая гибкость обработки
Японская технология, разработка японским инженером, основные комплектующие — немецких, японских и тайваньских брендов
Модульная конструкция с широкими возможностями расширения (датчик инструмента и др.)
Станина из смолосодержащего песчаного чугуна HT300 / Meehanite после искусственного старения и анализа методом конечных элементов (FEA): малая деформация, хорошая стабильность при нагреве
Основание с многослойными рёбрами жёсткости — прочность и устойчивость станины
Коробчатая конструкция шпинделя: высокая жёсткость и хорошая тепловая стабильность; шпиндель динамически сбалансирован с высокой точностью
Серводвигатель шпинделя с высоким крутящим моментом, высокой скоростью и широким диапазоном регулирования
Револьверная голова на трёхсоставном торцевом зубчатом диске: не нужно поднимать диск при смене инструмента, высокая скорость смены; корпус головы напрямую соединён со ползуном линейной направляющей — выше жёсткость резания
Высокоточные ШВП с преднатягом, высокая жёсткость передачи
| · Система ЧПУ Siemens / Fanuc |
| · Гидравлический патрон |
| · Датчик инструмента |
