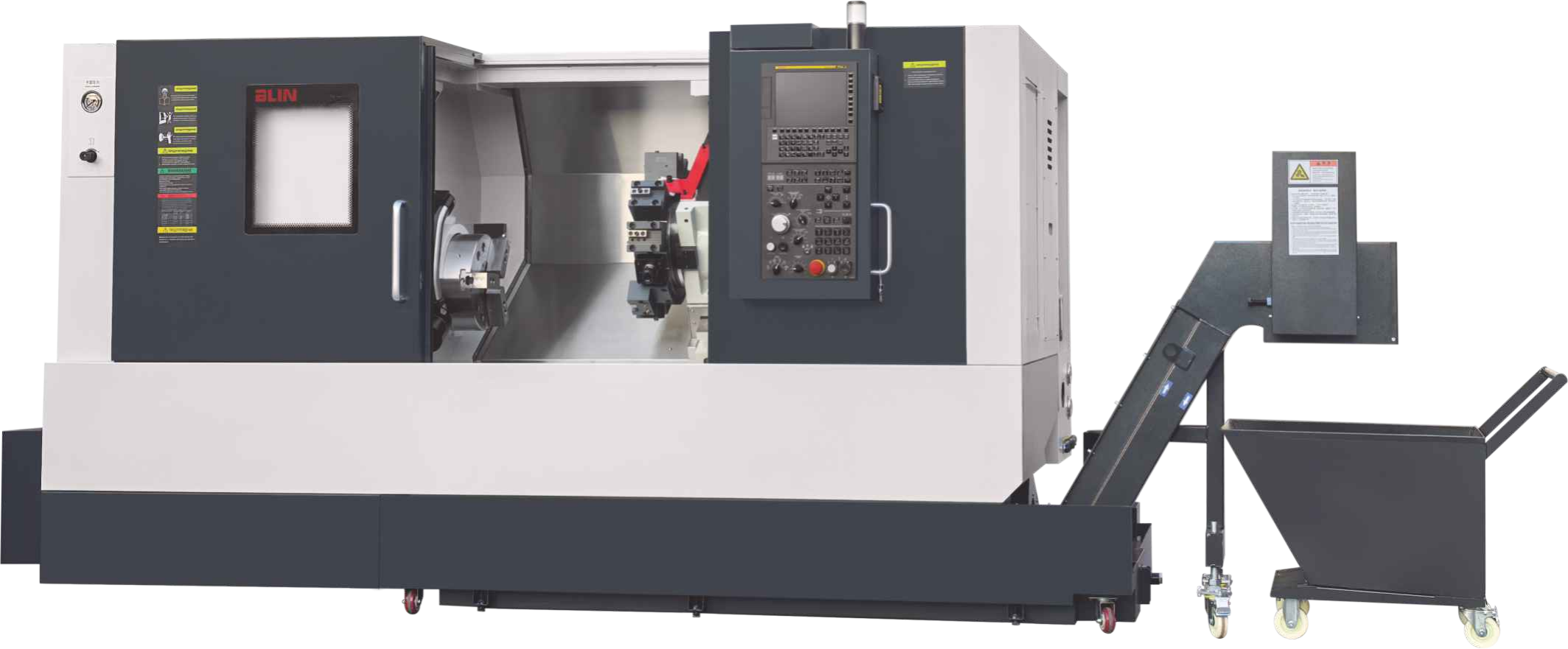

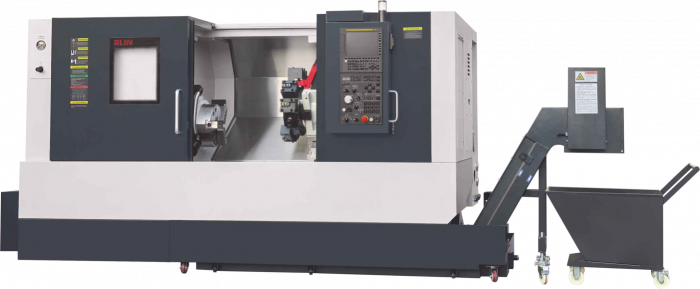

Токарный обрабатывающий центр BL-N300SMH
Производитель: Blin
Скорость шпинделя, об/мин — 3500
Перемещения по оси X, мм — 270
Перемещения по оси Z, мм — 3030
Мощность шпинделя, кВт — 19
Конус шпинделя — A2-11
Все характеристики| Тип направляющих осей X/Z | / | Коробчатые |
| Расстояние над станиной | мм | 695 |
| Расстояние над суппортом | мм | 420 |
| Максимальная длина точения (шпиндель A2-8, патрон 10") | мм | 780/1080/1480/1980/2980 |
| Максимальная длина точения (шпиндель A2-11, патрон 12")* | мм | 737/1037/1437/1937/2937 |
| Максимальный диаметр точения | мм | 520 |
| Тип привода шпинделя | / | Механический шпиндель, ременная передача |
| Отверстие в шпинделе | мм | Ø91 / Ø127* |
| Конус шпинделя | / | A2-8 / A2-11* |
| Скорость шпинделя | об/мин | 3500 / 2500* |
| Максимальный диаметр прутка | мм | Ø75 / Ø91* |
| Мощность мотора шпинделя | кВт | 15/18.5 (Fanuc); момент: A2-8 — 143 Н·м, A2-11 — 220 Н·м |
| Передаточное отношение | / | 1:2 |
| Патрон | дюйм | A2-8: 10"; A2-11: 12"/15"* |
| Ось С (дискретность) | градус | 0.001° |
| Тип привода | / | Электрошпиндель, прямой привод |
| Отверстие | мм | Ø66 |
| Конус | / | A2-6 |
| Номинальная/максимальная скорость | об/мин | 2000/4500 |
| Максимальный диаметр прутка | мм | Ø52 |
| Мощность мотора | кВт | 17.2 (Fanuc) |
| Патрон | дюйм | 8" |
| Быстрое перемещение | м/мин | 24 |
| Ход противошпинделя | мм | 865/1165/1500/2000/3000 |
| Перемещение по оси X | мм | 260+10 |
| Перемещение по оси Y | мм | / |
| Перемещение по оси Z (шпиндель A2-8, патрон 10") | мм | 830/1130/1530/2030/3030 |
| Перемещение по оси Z (шпиндель A2-11, патрон 12")* | мм | 830/1130/1530/2030/3030 |
| Быстрые перемещения по осям X/Z | м/мин | 24 |
| Быстрые перемещения по оси Y | м/мин | / |
| Тип револьверной головы | / | BMT65 с приводным инструментом |
| Количество инструментов | шт. | 12T |
| Время смены соседнего инструмента | с | 0,3 |
| Время смены самого дальнего инструмента | с | 0,9 |
| Размер хвостовика резца | мм | 25×25 |
| Размер оправки для расточных резцов | мм | Ø40/Ø50* |
| Максимальная скорость приводного инструмента | об/мин | 6000 |
| Ход пиноли | мм | / |
| Быстрое перемещение | м/мин | / |
| Конус пиноли | / | / |
| Направляющие задней бабки | / | / |
| Мощность насоса СОЖ | Вт | 1350 |
| Расход СОЖ | м³/ч | 6 |
| Габариты станка (для длин точения 1000/1500/2000/3000/…) | мм | 3680/3950/4520/5020/6020×2030×1790 |
| Масса станка | кг | 6800/7300/7700/8300/9300 |
| Исполнение | / | 12T револьверная голова с приводным инструментом + ось C + противошпиндель |
Оси подач и задняя бабка на коробчатых направляющих высокой жёсткости
Высокоточный электрошпиндель в качестве противошпинделя
12T револьверная голова с приводным инструментом + ось CS + противошпиндель
Конструкция аналогична японским станкам: цельная станина под углом 30°, высокая жёсткость, хорошая гибкость обработки
Японская технология, разработка японским инженером, основные комплектующие — немецких, японских и тайваньских брендов
Модульная конструкция с широкими возможностями расширения (датчик инструмента и др.)
Станина из смолосодержащего песчаного чугуна HT300 / Meehanite после искусственного старения и анализа методом конечных элементов (FEA): малая деформация, хорошая стабильность при нагреве
Основание с многослойными рёбрами жёсткости — прочность и устойчивость станины
Коробчатая конструкция шпинделя: высокая жёсткость и хорошая тепловая стабильность; шпиндель динамически сбалансирован с высокой точностью
Серводвигатель шпинделя с высоким крутящим моментом, высокой скоростью и широким диапазоном регулирования
Револьверная голова на трёхсоставном торцевом зубчатом диске: не нужно поднимать диск при смене инструмента, высокая скорость смены; корпус головы напрямую соединён со ползуном линейной направляющей — выше жёсткость резания
Высокоточные ШВП с преднатягом, высокая жёсткость передачи
| · Система ЧПУ Siemens / Fanuc |
| · Гидравлический патрон |
| · Датчик инструмента |
