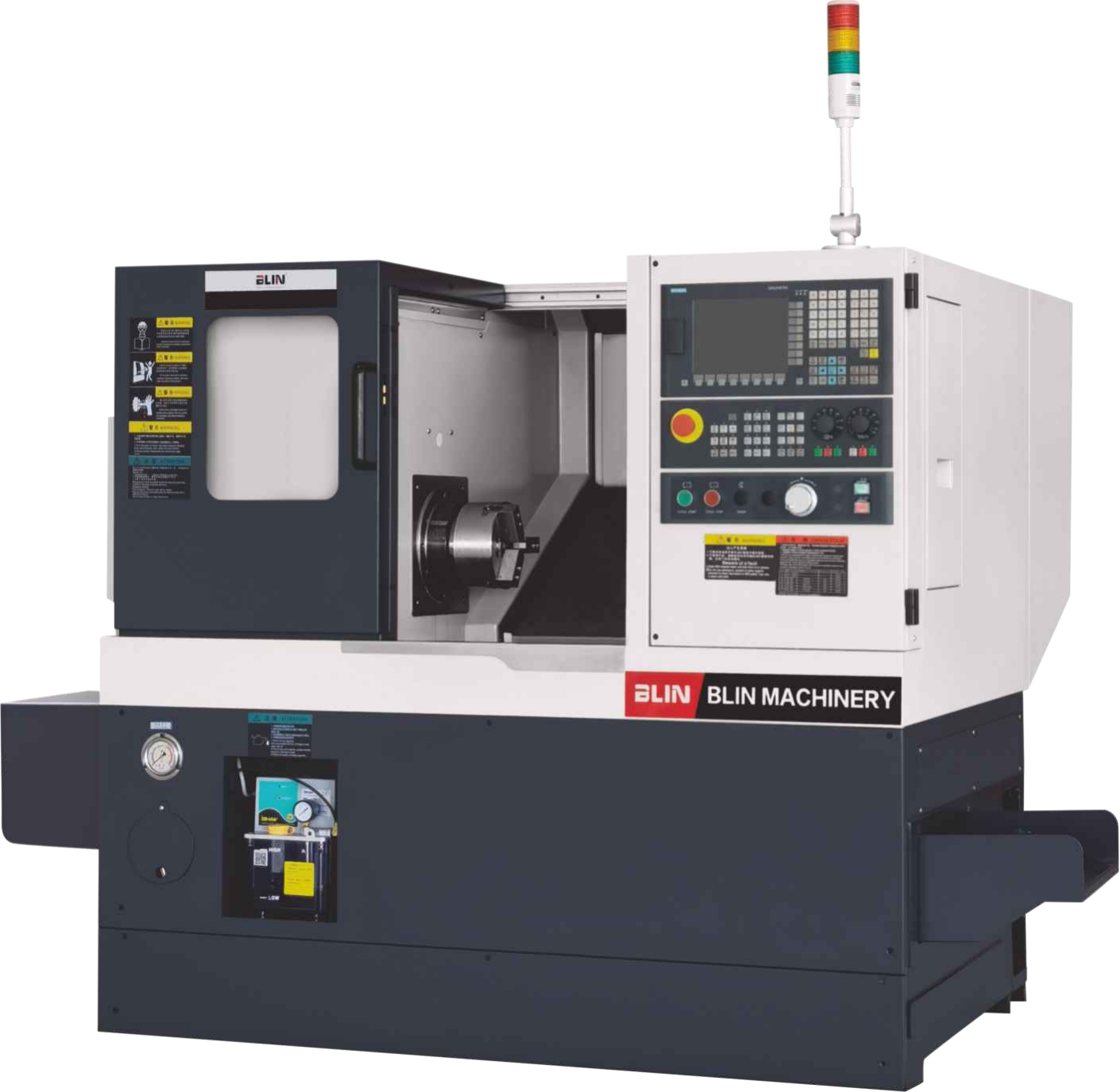

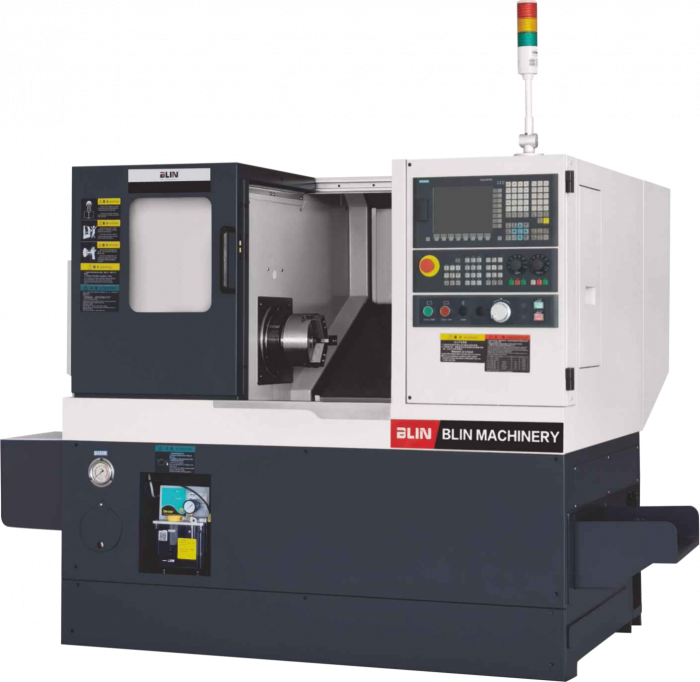

Токарный обрабатывающий центр BL-N36
Производитель: Blin
Скорость шпинделя, об/мин — 5000
Перемещения по оси X, мм — 340
Перемещения по оси Z, мм — 330
Мощность шпинделя, кВт — 6
Конус шпинделя — A2-5
Все характеристики| Расстояние над станиной | мм | 460 |
| Расстояние над суппортом | мм | 130 |
| Максимальный диаметр точения | мм | 300 (диск); 125 (вал) |
| Максимальная длина точения | мм | 330 |
| Патрон | " | 6" |
| Отверстие в шпинделе | мм | 56 |
| Скорость шпинделя | об/мин | 5000 |
| Конус шпинделя | / | A2-5 |
| Мощность мотора шпинделя | кВт | 5,5 |
| Перемещение по оси Х | мм | 340 |
| Перемещение по оси Z | мм | 330 |
| Быстрые перемещения по оси X/Z | м/мин | 28/28 |
| Количество инструментов | шт. | 5 |
| Размер хвостовика | мм | 20х20,25(32)* |
| Позиционирование | мм | 0.005/0.008 |
| Повторяемость | мм | 0.002/0.004 |
| Габариты станка | мм | 1680/2580x1600x1550 |
| Вес | кг | 2300 |
Установлена гребёнка (gang tool)
Плоская станина, суппорт под углом 30° (конструкция аналогична японскому Tsugami M06/08): высокая жёсткость, гибкость обработки, удобный отвод стружки
Возможна установка стружечного конвейера справа или сзади
Новое поколение высокоточных токарных станков с наклонной станиной после оптимизации прежней модели S32/32T
Сверхкомпактная конструкция (аналогична японским станкам), большое внутреннее пространство, современный дизайн
Тайваньская технология, разработка тайваньским инженером, комплектующие — немецких, японских и тайваньских брендов
Модульная конструкция с широкими возможностями расширения: датчик инструмента, робот и т.д.
Чугун HT300 после старения и FEA-анализа: малая деформация, крутильная прочность, тепловая стабильность
Конструкция станины с разделением масла и СОЖ, независимый бак СОЖ
Высокоточный интегральный шпиндельный узел, серводвигатель шпинделя: большой момент, высокая скорость, широкий диапазон регулирования
Высокоточные ШВП с преднатягом (двойные гайки), соединение с двигателем напрямую, без зазора, точное точение (класс μ)
Высокоточные широкие линейные направляющие: высокая жёсткость, долгий ресурс, быстрые перемещения, хорошее сохранение точности
| · Привод шпинделя мощностью 5.5 |
| · Система ЧПУ Siemens/ Fanuc 0i TF Plus Type 5 |
| · Привода осей X,Z марки Siemens/Fanuc |
| · Привод главного шпинделя Siemens/Fanuc |
| · Гидравлический цанговый патрон 5” |
| · Инструментальный суппорт |
| · Жесткое нарезание резьбы |
| · Комплект вспомогательного инструмента |
| · Рабочее освещение |
| · Полностью закрытая зона обработки |
| · Защита направляющих по осям X/Z и ШВП |
| · Централизованная автоматическая система смазки |
| · Держатель инструмента 4 шт. |
| · Кондиционер электрошкафа |
| · Трехцветная сигнальная лампа |
| · Педаль управления гидравлики |
| · Стружечный конвейер с баком |
| · Нормы СЕ |
| · Техническая документация на русском языке |
| · Система ЧПУ Fanuc Type 1 |
| · Система ЧПУ Siemens 828 |
| · Датчик Инструмента Renishaw |
| · Уловитель готовых деталей |
| · Гидравлический цанговый патрон 6” |
| · Конус шпинделя A2-5 |
| · Барфидер |
| · Увеличение мощности |
| · Уловитель масленного тумана |
| · Изменения конуса шпинделя |
| · Дополнительные статические блоки |
| · Помпа СОЖ 20 бар |
| · Цанговый патрон |
| · Маслоотделитель от СОЖ |
