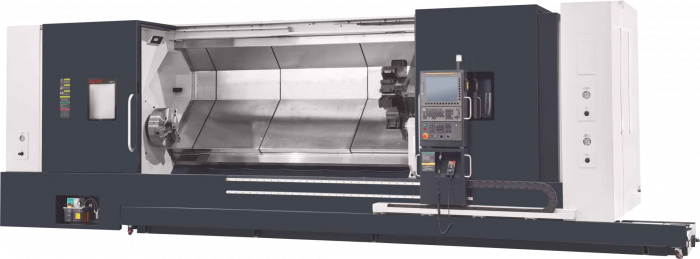

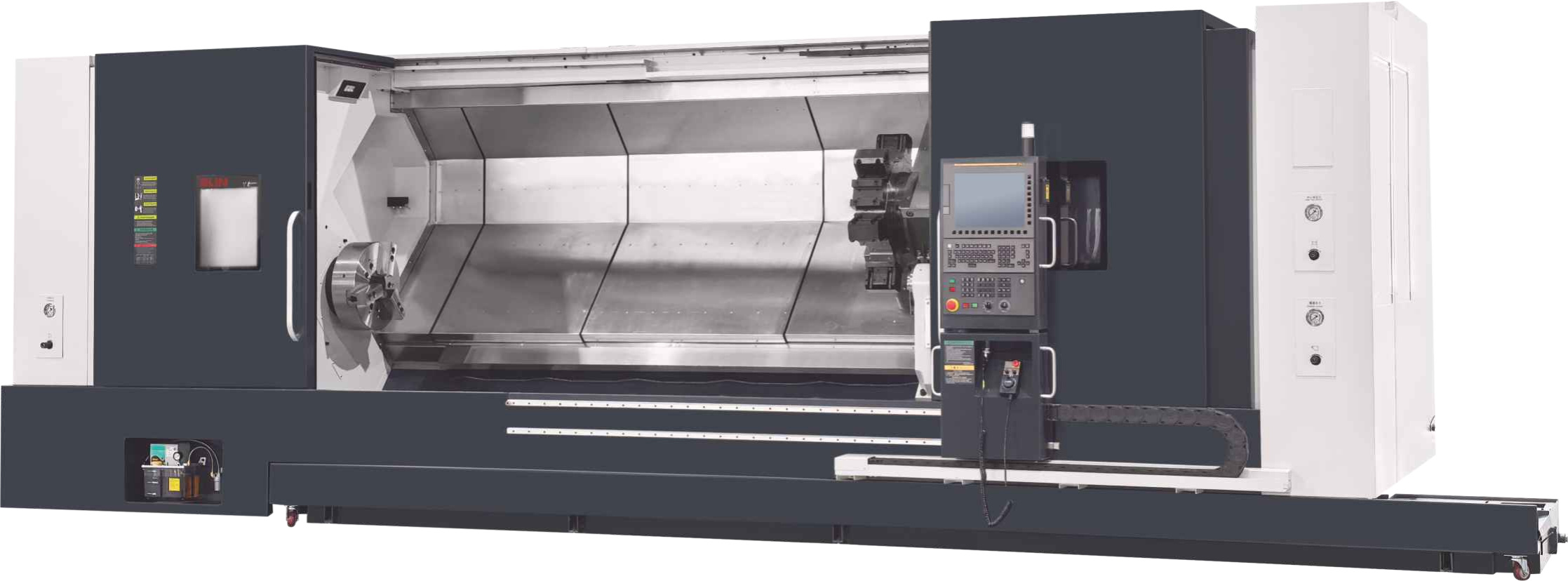

Токарный обрабатывающий центр BL-N500H (A2-15)
Производитель: Blin
Скорость шпинделя, об/мин — 1200
Перемещения по оси X, мм — 410
Перемещения по оси Z, мм — 5150
Мощность шпинделя, кВт — 37
Конус шпинделя — A2-15
Все характеристики| Расстояние над станиной | мм | 830 |
| Расстояние над суппортом | мм | 650 |
| Максимальная длина точения | мм | 1050/1550/2050/3050/4050/5050 |
| Стандартный диаметр точения | мм | Ø330 (12T: Ø270*) |
| Максимальный диаметр точения | мм | 780 |
| Отверстие в шпинделе | мм | Ø205 |
| Конус шпинделя | / | A2-15 |
| Внутренний диаметр подшипника шпинделя | мм | Ø260 |
| Скорость шпинделя | об/мин | 1200 |
| Максимальный диаметр прутка | мм | Ø180 |
| Мощность мотора шпинделя | кВт | 30/37 |
| Ось С (дискретность) | градус | / |
| Патрон | дюйм | 21" |
| Тип направляющих X/Y/Z | / | Коробчатые |
| Перемещение по оси X | мм | 390+20 |
| Перемещение по оси Y | мм | / |
| Перемещение по оси Z | мм | 1150/1650/2150/3150/4150/5150 |
| Быстрые перемещения по оси X | м/мин | 12 |
| Быстрые перемещения по оси Y | м/мин | / |
| Быстрые перемещения по оси Z | м/мин | 20/16/16/12/12/12 |
| Мощность мотора оси X | кВт | 4 (Fanuc) |
| Мощность мотора оси Y | кВт | / |
| Мощность мотора оси Z | кВт | 7 (Fanuc) |
| Тип револьверной головы | / | Гидравлико-сервоприводная |
| Количество инструментов | шт. | 10T (12T*) |
| Время смены соседнего инструмента | с | 0,5 |
| Время смены самого дальнего инструмента | с | 1,3 |
| Мощность индексного мотора | кВт | 1,2 |
| Мощность приводного инструмента | кВт | / |
| Размер хвостовика резца | мм | 32×32 |
| Размер оправки для расточных резцов | мм | Ø50 (60*) |
| Максимальная скорость приводного инструмента | об/мин | / |
| Ход пиноли | мм | 120 (150*) |
| Диаметр пиноли | мм | Ø120 (160*) |
| Конус пиноли | / | MT5# вращающийся (MT6#*) |
| Направляющие задней бабки | / | Коробчатые |
| Перемещение задней бабки | мм | 1000/1500/2000/3000/4000/5000 |
| Мощность насоса СОЖ | Вт | 1000 |
| Расход СОЖ | м³/ч | 5 |
Оси подач на коробчатых направляющих высокой жёсткости; гидравлическая задняя бабка
12T гидравлико-сервоприводная револьверная голова + задняя бабка
Конструкция аналогична японским станкам, цельная станина (N500H/500MH — 45°, N500YH — 30° + ось Y 30°): высокая жёсткость, хорошая гибкость обработки
Японская технология, основные комплектующие — немецких, японских и тайваньских брендов
Модульная конструкция с широкими возможностями расширения (датчик инструмента и др.)
Станина из смолосодержащего песчаного чугуна HT300 / Meehanite после искусственного старения и анализа методом конечных элементов (FEA): малая деформация, хорошая стабильность при нагреве
Основание с многослойными рёбрами жёсткости — прочность и устойчивость станины
Шпиндель с коробкой передач: высокая жёсткость и тепловая стабильность; шпиндель динамически сбалансирован с высокой точностью
Серводвигатель шпинделя: большой момент, высокая скорость, широкий диапазон регулирования
Револьверная голова на трёхсоставном торцевом зубчатом диске: не нужно поднимать диск при смене инструмента, высокая скорость смены
Высокоточные ШВП с преднатягом, высокая жёсткость передачи
Гидравлическая задняя бабка: пиноль неподвижна, корпус бабки перемещается крюком суппорта с автоматической гидравлической фиксацией
| · Система ЧПУ Fanuc 0i TF(1) |
| · Гидравлический патрон |
| · Датчик инструмента |
