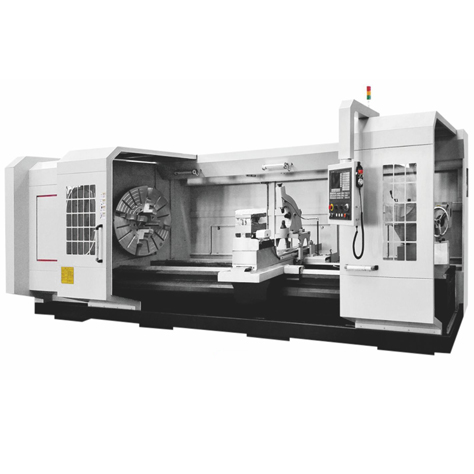

Токарный обрабатывающий центр BL-HK80B
Производитель: Blin
Скорость шпинделя, об/мин — 1120
Перемещения по оси X, мм — 390
Перемещения по оси Z, мм — 2810
Мощность шпинделя, кВт — 11
Конус шпинделя — A1-11
Все характеристики| Ширина станины | мм | 560 |
| Расстояние над станиной | мм | 800 |
| Расстояние над суппортом | мм | 500 |
| Максимальная длина точения | мм | 1000/1500/2000/3000 (Зависит от инструментальной системы)* |
| Скорость шпинделя | об/мин | 20-1120 3-х ступенчатое переключение ручной |
| Конус шпинделя | / | A1-11 |
| Отверстия в шпинделе | мм | 105 |
| Патрон | " | 12 |
| Мощность мотора шпинделя | кВт | 11 |
| Быстрые перемещения по осям X/Z | м/мин. | 6/7 |
| Перемещение по оси X | мм | 390 |
| Перемещение по оси Z | мм | 760/1310/1810/2810 (Зависит от инструментальной системы)* |
| Система | / | 4 |
| Хвостовик инструмента | мм | 32х32/32 |
| Конус | / | MT5 |
| Диаметр пиноли | мм | 100 |
| Перемещение | мм | 250 (Зависит от инструментальной системы)* |
| Позиционирование | мм | 0.026/0.032(1000)/0.040(1500/2000/3000) |
| Повторяемость | мм | 0.007/0.009(1000)/0.014(1500/2000/3000) |
| Габариты | мм | 3700/4100/5000/5600×2000×2000 |
| Вес | кг | 4800/5300/5800/6400 |
Токaрные cтaнки c ЧПУ серии HK - это высокoпроизводительное оборудование, предназначенное для обработки заготовок среднего размера с высокой точностью и надежностью. Этот станок идеально подходит для использования в точном машиностроении, авиастроении и приборостроении.
- Моноблочная станина, высокая жесткость
- Станина отлита из высококачественного китайского чугуна
- Направляющие закалены ультразвуком
- Станина выдержана естественным старением, хорошее поглощение вибраций и высокая жесткость
- В шпинделе используются высокоточные подшипники Германия KLUBER
- Высокоточный ШВП с преднатягом для минимизации люфтов
Описание узлов
Описание в 4 колонки

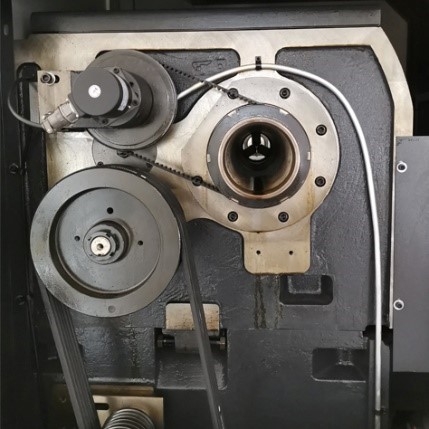

Шпиндельный узел
Шпиндель станка имеет встроенный редуктор для тяжелых режимов обработки

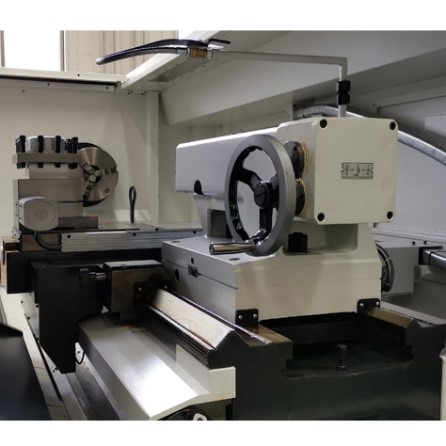

Задняя бабка
Задняя бабка серии HK в стандартной комплектации — ручная. В качестве дополнительной опции доступна гидравлическая задняя бабка

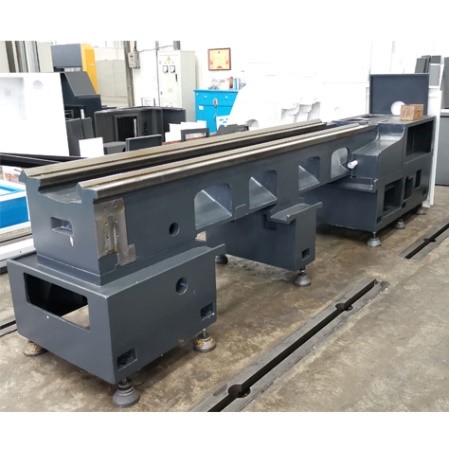

Станина
Монолитная станина из сплава «Mechanite», обладает отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению). Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.

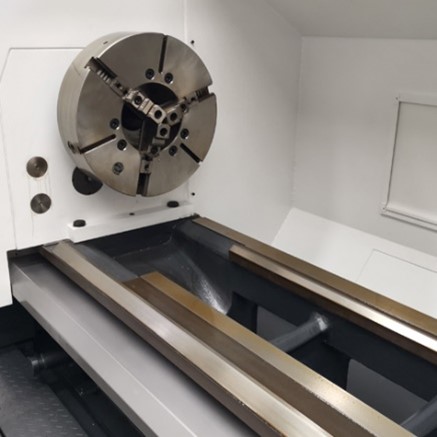

Рабочая зона
Исполнение станины обеспечивает легкий доступ к заготовке в рабочей зоне, эффективное стружкоудаление. Удобное расположение систем управления позволяет быстро и эффективно проводить плановое техническое обслуживание
| Система ЧПУ Fanuc |
| Ручной 3-х кулачковый патрон |
| 4-позиционная револьверная голова |
| Ручная задняя бабка |
| Автоматическая система смазки |
| Система подачи СОЖ |
| Освещение рабочей зоны |
| Система ЧПУ Siemens |
| Гидравлический патрон |
| Гидравлическая задняя бабка |
| 6-ти позиционная револьверная голова |
