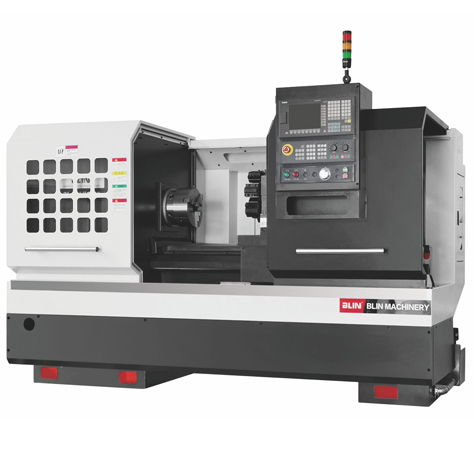

Токарный обрабатывающий центр БМ-CAK6140
Производитель: Blin
Скорость шпинделя, об/мин — 1600
Перемещения по оси X, мм — 250
Перемещения по оси Z, мм — 2850
Мощность шпинделя, кВт — 8
Все характеристики| Ширина станины | мм | 400 |
| Расстояние над станиной | мм | 400 |
| Расстояние над суппортом | мм | 210 |
| Максимальная длина точения | мм | 750/1000/1500/2000/3000 |
| Максимальный вес | кг | 300 |
| Скорость шпинделя | об/мин | 100-1600 3-х ступенчатое ручное переключение |
| Конус шпинделя | / | C6(отв. 52)/D8(отв.80/104) |
| Отверстия в шпинделе | мм | 52(80/100 опция) |
| Патрон | " | 8 |
| Мощность мотора шпинделя | кВт | 7,5 |
| Оси линейных направляющих осей X/Z | / | Скольжения |
| Быстрые перемещения по осям X/Z | м/мин. | 4/6 |
| Перемещение по оси X | мм | 250 |
| Перемещение по оси Z | мм | 600/850/1350/1850/2850 |
| Количество инструмента | / | 4/(6,8)* |
| Хвостовик инструмента | мм | 25×25 |
| Задняя бабка | / | MT5 |
| Точность финишной обработки EX-круга | / | IT6-7 |
| Круглость при чистовой обработке | мм | ≤0.003 |
| Шероховатость чистовой обработки | мм | Ra1.6 |
| Габариты | мм | 2550/2750/3250/3700/ 4700×1550×1700 |
| Вес | мм | 2100/2200/2300/2700/3500 |
Станки серии CAK — это высокоточный станки с обширным выбором конфигураций. Данная серия оснащается мировыми Японскими и Германскими производителями, что обеспечивает его надежность и производительность.
Cерия CAK – это токарные станки c прямой станиной производителя Blin Machinery. Данные станки гарант высокой производительности и высокой точности! За универсальность и высокую надежность пользуется популярностью на территории РФ.
- станок имеет цельнолитую станину, с помощью которой обеспечивается высокая жесткость станка, ширина станины 400 мм
- компактные размеры оборудования
- комплектующие от известных в мире производителей
Описание узлов
Шпиндель
Высокая точность обеспечивается за счёт использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпиндель.
Задняя бабка
Задняя бабка серии CAK в стандартной комплектации — ручная.
В качестве дополнительной опции доступна гидравлическая задняя бабка
Револьверная голова
В стандартной комплектации серии CAK установлена 4-позиционная револьверная головка.
В качестве дополнительной опции можно выбрать горизонтальную револьверную головку на 6, 8 инструментов.
Передняя бабка
передняя бабка имеет трёхступенчатый привод
| Система ЧПУ Siemens 808, привода по осям Siemens |
| 3-х ступенчатая коробка передач |
| Ручной патрон 8 дюймов |
| Комплект мягких кулачков -1 штук |
| Каленных кулачков -1 штука |
| Кондиционер для электрического шкафа, |
| Рабочее освещение |
| Сигнальная лампа |
| Ручная задняя бабка |
| Автоматическая система смазки направляющих и ШВП |
| Освещение рабочей зоны |
| Набор инструмента для обслуживания станка |
| Ключ зажим патрона |
| Ключ съема патрона со шпинделя |
| Неподвижный центр для задней бабки |
| Клиновый башмак- 6 шт. |
| Анкерные болты |
| Руководство |
| Защита по нормам СЕ |
| Система ЧПУ Fanuc Type 5 |
| Система ЧПУ Siemens 828 |
| Барфидер |
| Ручной патрон 10 дюймов |
| Увеличение мощности |
| Гидравлический патрон |
| Гидравлическая пиноль задней бабки |
| Дополнительные статические блоки |
| Изменения конуса шпинделя |
| Дополнительные статические блоки |
| Установка револьверной головы |
| Комплект инструмента |
