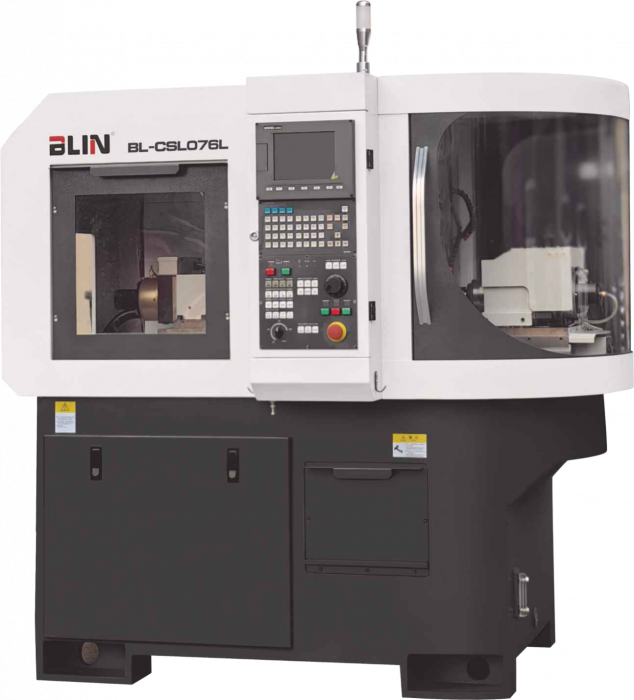

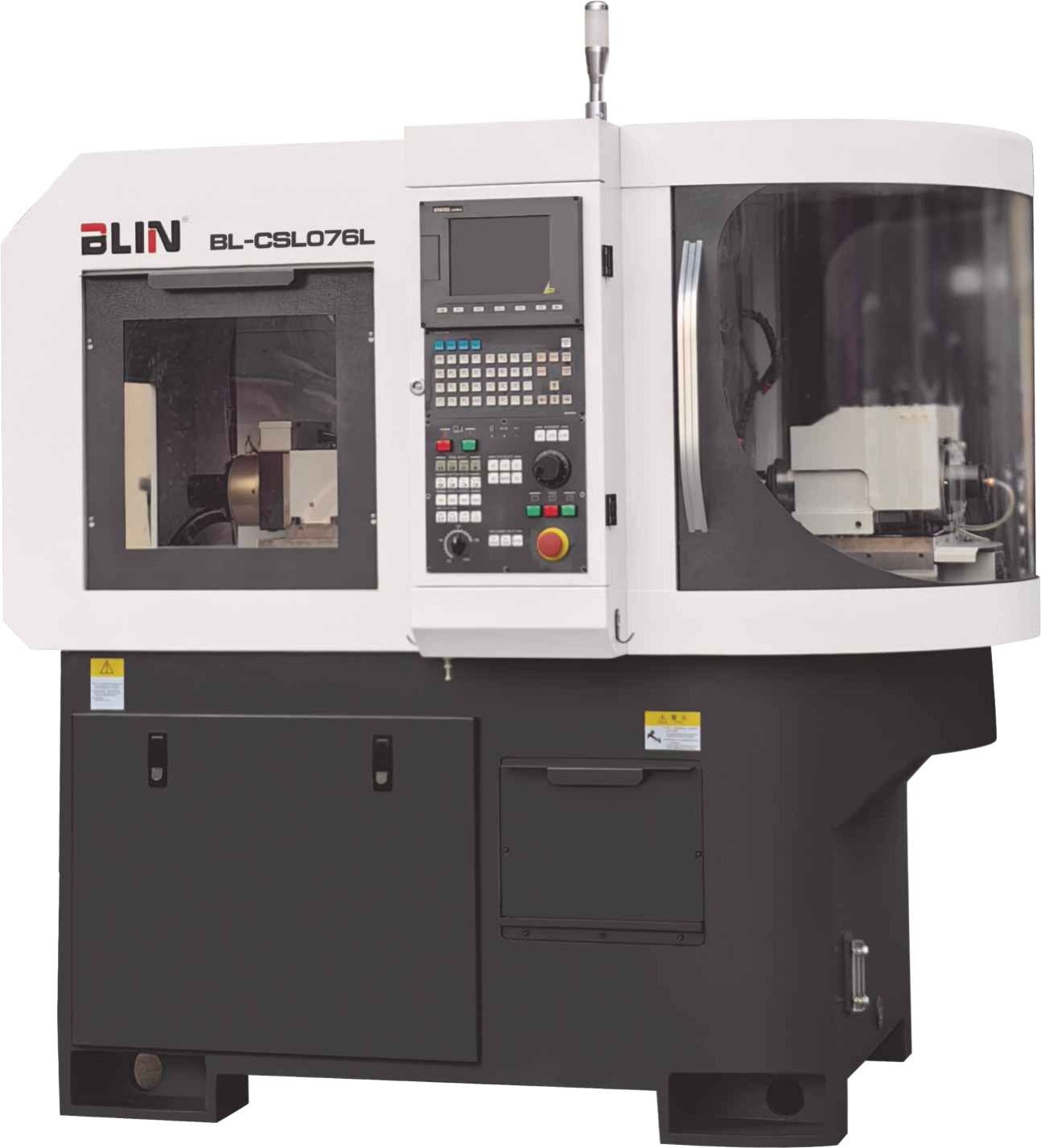

Автомат продольного точения BL-CSL076L
Производитель: Blin
| Максимальный диаметр прутка | мм | 7 |
| Отверстие в главном шпинделе | мм | 14 |
| Максимальная длина обработки с фиксированной направляющей втулкой | мм | 120 |
| Максимальная длина обработки с вращающейся направляющей втулкой | мм | 55 |
| Максимальная длина обработки без направляющей втулки | мм | 15-20 |
| Максимальный диаметр торцевого сверления | мм | 5 |
| Максимальный диаметр торцевого резьбонарезания | мм | M4 |
| Максимальная скорость вращения | об/мин | 12000 |
| Мощность шпинделя | кВт | 2 |
| Осевой статический блок | шт. | 4хER11 |
| Количество инструментов для токарной обработки по наружному диаметру | шт. | 3 |
| Размеры сечения резца | мм | 10 |
| Количество инструментов для осевого сверления | шт. | 5хER11 |
| Количество приводных инструментов для радиальной обработки | шт. | 2хER11+1хER11 |
| Скорость вращения приводного инструмента | об/мин | 12000 |
| Мощность приводного инструмента | кВт | 0.4 |
| Максимальный диаметр торцевого сверления | мм | 4 |
| Максимальный диаметр торцевого резьбонарезания | мм | М3 |
| Количество инструментов для токарной обработки по наружному диаметру | шт. | 2 |
| Размеры сечения резца | мм | 10 |
| Количество приводных инструментов для радиальной обработки | мм | 1хER8 |
| Скорость вращения приводного инструмента | мм | 5000 |
| Мощность приводного инструмента | кВт | 0.15 |
| Максимальный диаметр торцевого сверления | мм | ⩽1* |
| Скорость вращения осевого приводного инструмента | об/мин | 5000 |
| Мощность приводного инструмента | кВт | 0.15 |
| Максимальная скорость вращения | об/мин | 12000 |
| Мощность шпинделя | кВт | 1 |
| Осевой статический блок | шт. | 4хER11 |
| Количество инструментов для токарной обработки по наружному диаметру | шт. | 1 |
| Размеры сечения резца | мм | 10 |
| Ускоренная подача по осям X/Z/Y/X2/Y2/Z2 | м/мин | 30/30/30/30/30/30 |
| Габариты станка | мм | 1790х1260х1700 |
| Масса станка | кг | 1600 |
6 осей, с противошпинделем (ось Z2)
Особенно подходит для обработки микроминиатюрных деталей (1~10 мм)
Конструкция аналогична швейцарским и японским станкам
Швейцарская технология, основные комплектующие — немецких, японских и тайваньских брендов
Оси X1/Y1 и X2/Y2 могут работать независимо: одновременное черновое и чистовое точение
Быстрая смена между фиксированной и вращающейся направляющей втулкой — около 15 минут
Предусмотрено место под сверхскоростной приводной инструмент 5000~60000 об/мин (бесщёточный высокоскоростной электрошпиндель)
На главном шпинделе стандартно 3 высокоскоростных (12000 об/мин) радиальных приводных инструмента
Запатентованная система улавливания деталей: смесь масляного тумана и обдува воздухом
Компактная подвесная система подачи масла и СОЖ на шпиндель
Высокоточный встроенный электрошпиндель на сверхточных угловых подшипниках NSK: высокая точность сохраняется
Запатентованное зажимное устройство со встроенным полым пневмоцилиндром
При установке автоматического барфидера возможна автоматическая обработка
| · Система ЧПУ Syntec |
| · Фиксированная направляющая втулка |
| · Ось Y2 |
| · Главный шпиндель: Токарный инструмент( 3х10+2х10) |
| · Главный шпиндель: Радиальный приводной инструмент (3хER11) |
| · Главный шпиндель: Осевой статический инструмент (4xER11) |
| · Противошпиндель: Осевой статический инструмент (4xER11) |
| · Противошпиндель: Токарный инструмент (1х10) |
| · Система подачи СОЖ |
| · Цанги полный комплект, одного диаметр- 1 шт. |
| · Конвейер для готовых деталей |
| · Руководство по эксплуатации и техническому обслуживанию |
| · Масляное охлаждение |
| · Сигнальная лампа рабочего состояния станка |
| · Система ЧПУ Fanuc |
| · Блок для отрезки |
| · Вихревая головка |
| · Осевой приводной блок, на позицию Т14 |
| · Приводной блок |
| · Угловой блок Т15 |
| · Угловой блок T14 |
| · 2 Приводных блока на противошпиндель |
| · 3 Приводных блока на противошпиндель |
| · 4 приводных блока на противошпиндель |
| · Барфидер |
| · Уловитель масленного тумана |
| · Станция высокого давления |
| · Комплект цанг |
