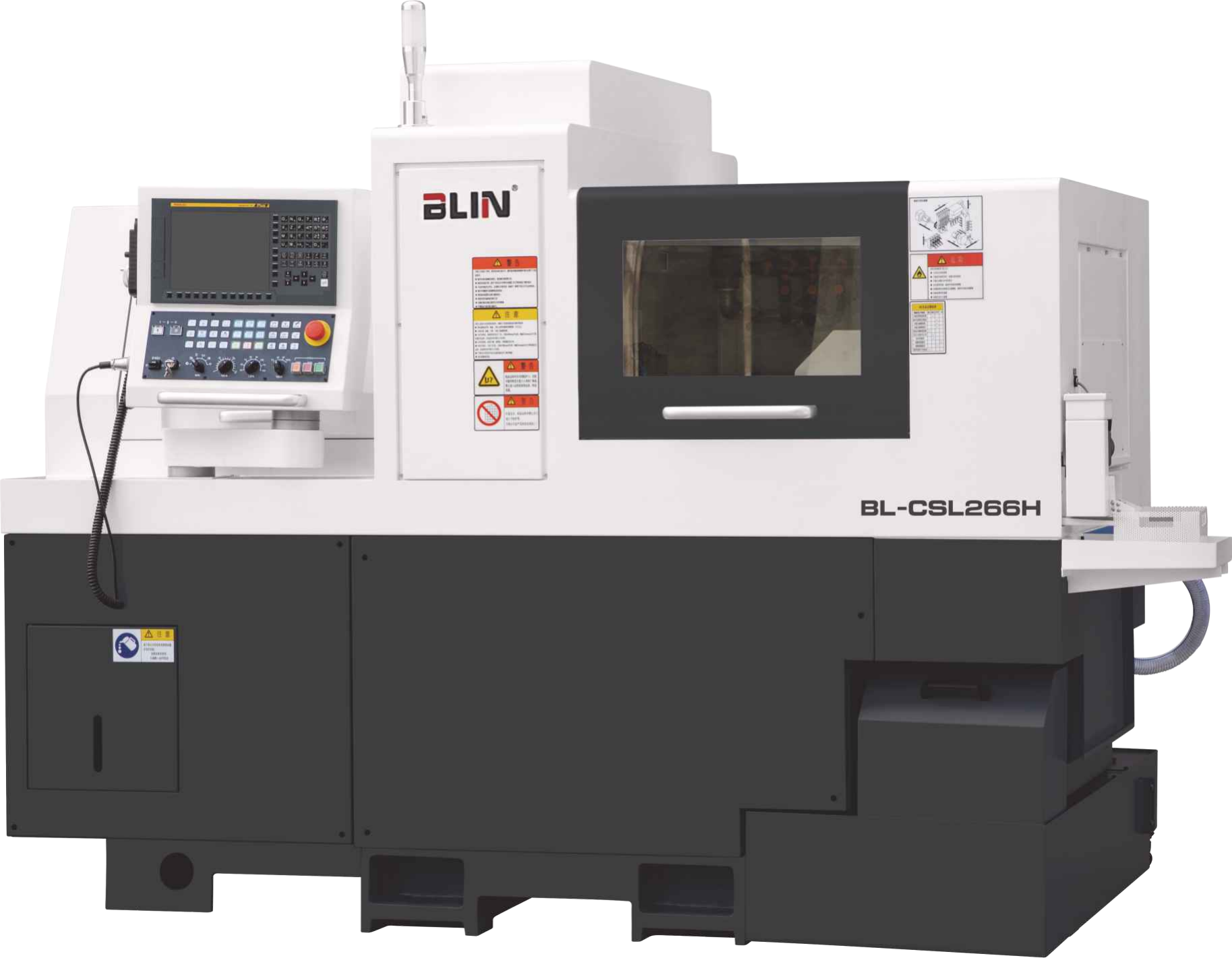

Автомат продольного точения BL-CSL266H
Производитель: Blin
| Максимальный диаметр прутка | мм | 26 |
| Отверстие в главном шпинделе | мм | 30 |
| Максимальная длина обработки с вращающейся направляющей втулкой | мм | 180 (за одну подачу) |
| Максимальная длина обработки без направляющей втулки | мм | 2.5×ØD, макс. 50 |
| Максимальный диаметр торцевого сверления (главный шпиндель / противошпиндель) | мм | 10 |
| Максимальный диаметр торцевого резьбонарезания (главный шпиндель / противошпиндель) | мм | M10 |
| Тип главного шпинделя | / | Серво-электрошпиндель |
| Скорость вращения | об/мин | 10000 (вращающаяся втулка 8000) |
| Мощность шпинделя | кВт | 4.2 (Syntec); 3.7 (Fanuc); 3.7 (Mitsubishi) |
| Индексация шпинделя | / | Ось CS (непрерывная), электромагнитный тормоз |
| Инструменты для токарной обработки по наружному диаметру | шт.×мм | 1×□16 + 6×□12 |
| Приводные инструменты для радиальной обработки | / | 2×ER11 + 3×ER16 |
| Скорость вращения приводного инструмента | об/мин | 6000 |
| Мощность приводного инструмента | кВт | 1 (Syntec); 0.75 (Fanuc, Mitsubishi) |
| Максимальный диаметр радиального сверления | мм | Ø8 |
| Максимальный диаметр радиального резьбонарезания | мм | M6 |
| Статические инструменты для осевого сверления | / | 4×ER16 |
| Тип противошпинделя | / | Серво-электрошпиндель |
| Скорость вращения | об/мин | 10000 |
| Мощность шпинделя | кВт | 4.2 (Syntec); 3.7 (Fanuc); 3.7 (Mitsubishi) |
| Индексация шпинделя | / | Ось CS (непрерывная), электромагнитный тормоз |
| Диаметр зажима | мм | Ø2~26 |
| Статические инструменты для осевого сверления | / | 4×ER16 |
| Приводные инструменты осевые | / | 2/3×ER16* |
| Скорость вращения осевого приводного инструмента | об/мин | 6000* |
| Мощность осевого приводного инструмента | кВт | 1 (Syntec); 0.75 (Fanuc, Mitsubishi)* |
| Ускоренная подача по осям X1/Y1/Z1/X2/Z2/Y2 | м/мин | 20/24/24/24/нет/24 |
| Биение шпинделя | мм | ≤0.002 |
| Мощность насоса СОЖ | кВт | 0,4 |
| Габариты станка | мм | 2565×1350×1850 |
| Масса станка | кг | 3000 |
«H» — усиленное (heavy-duty) исполнение
Два шпинделя; 5 осей (CSL205H, 265H) / 6 осей (CSL206H, 266H — установлена ось Y2)
Основные комплектующие — немецких, японских и тайваньских брендов
Станина из смолосодержащего песчаного чугуна Meehanite после старения: малая деформация, хорошая тепловая стабильность и высокая жёсткость
Высокоточный встроенный электрошпиндель на сверхточных радиально-упорных шарикоподшипниках NSK/NTN: высокая жёсткость и сохранение точности, биение шпинделя ≤2 мкм
Высокоточные ШВП и линейные направляющие THK / PMI (Япония / Тайвань)
Комбинированная токарно-фрезерно-сверлильная обработка боковым приводным инструментом и осями CS
При установке автоматического барфидера возможна автоматическая обработка
Подходит для сложных, мелких, прецизионных и длинных тонких деталей
| · Система ЧПУ Syntec |
| · Фиксированная направляющая втулка |
| · Главный шпиндель: Токарный инструмент (1х□16+5х□12) |
| · Главный шпиндель: Радиальный приводной инструмент (2хER11+2хER16) |
| · Главный шпиндель: Осевой статический инструмент (4xER16) |
| · Противошпиндель: Осевой статический инструмент (4+1)хER16 |
| · Противошпиндель: Осевой приводной инструмент (2xER11) |
| · Дополнительный блок: приводной инструмент на противошпиндель |
| · Блок отрезки |
| · Система подачи СОЖ |
| · Цанги полный комплект, одного диаметр- 1 шт. |
| · Конвейер для готовых деталей |
| · Руководство по эксплуатации и техническому обслуживанию |
| · Масляное охлаждение |
| · Сигнальная лампа рабочего состояния станка |
| · Полное ограждение рабочей зоны с открывающейся вверх дверью |
| · Барфидер LNS |
| · Стружечный конвейер |
| · Трансформатор |
| · Система ЧПУ Fanuc |
| · Блок для отрезки |
| · Вихревая головка |
| · Осевой приводной блок, на позицию Т14 |
| · Приводной блок |
| · Угловой блок Т15 |
| · Угловой блок T14 |
| · 2 Приводных блока на противошпиндель |
| · 3 Приводных блока на противошпиндель |
| · 4 приводных блока на противошпиндель |
| · Барфидер |
| · Уловитель масленного тумана |
| · Станция высокого давления |
| · Комплект цанг |
