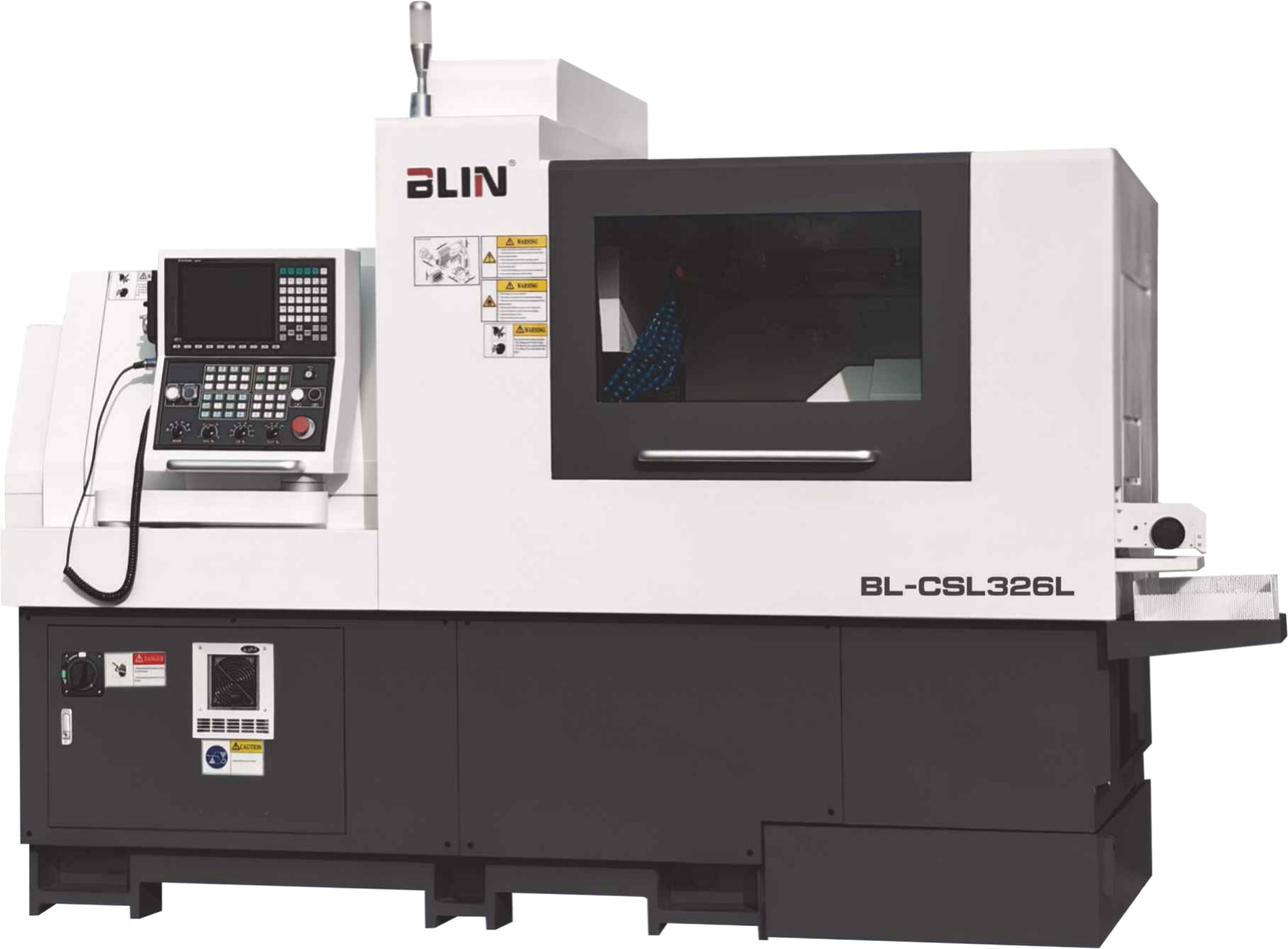

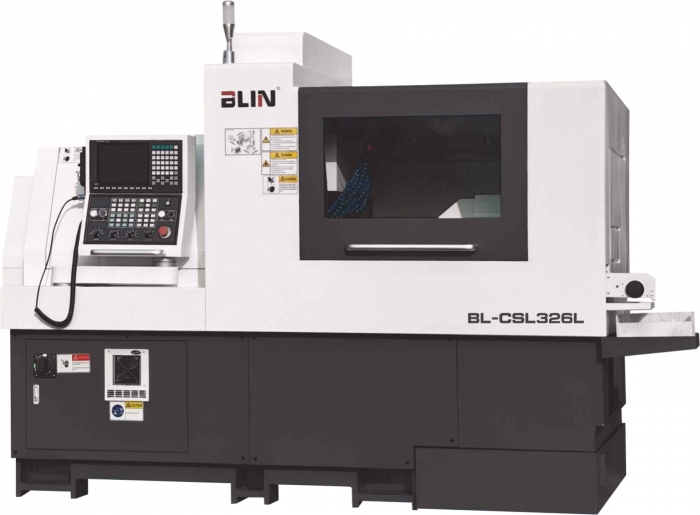

Автомат продольного точения BL-CSL386L
Производитель: Blin
| Максимальный диаметр прутка | мм | 38 |
| Отверстие в главном шпинделе | мм | 39 |
| Максимальная длина обработки с фиксированной направляющей втулкой | мм | 310 |
| Максимальная длина обработки с вращающейся направляющей втулкой | мм | 310 |
| Максимальная длина обработки без направляющей втулки | мм | 90 |
| Максимальный диаметр торцевого сверления | мм | 12/10 |
| Максимальный диаметр торцевого резьбонарезания | мм | M12/М10 |
| Скорость вращения | об/мин | 5000 |
| Мощность шпинделя | кВт | 6.3 |
| Количество инструментов для токарной обработки по наружному диаметру | шт. | 1х20+5х16 |
| Размеры сечения резца | мм | 20(1)+16(5) |
| Количество инструментов для осевого сверления | шт. | 4хER20 |
| Количество приводных инструментов для радиальной обработки | шт. | 3хER11+1xER20 |
| Скорость вращения приводного инструмента | об/мин | 6000 |
| Мощность приводного инструмента | кВт | 1.1 |
| Скорость вращения | об/мин | 6000 |
| Мощность шпинделя | кВт | 4.2 |
| Максимальный диаметр прутка | мм | 38 |
| Инструмент для глубокого сверления | шт | 2xER16 |
| Количество инструментов для осевого сверления | шт. | 4хER16 |
| Количество приводного осевого инструмента | шт. | 4xER16 |
| Скорость вращения осевого приводного инструмента | об/мин | 6000 |
| Мощность приводного инструмента | кВт | 1 |
| Ускоренная подача по осям X/Z/Y/X2/Z2/Y2 | м/мин | 24/30/30/30/30/24 |
| Габариты станка | мм | 2940х1660х1920 |
| Масса станка | кг | 3800 |
Два шпинделя, всего 6 осей (установлена ось Y2)
Применена японская технология, основные комплектующие — немецких, японских и тайваньских брендов
Станина из смолосодержащего песчаного чугуна Meehanite после старения: малая деформация, хорошая тепловая стабильность и высокая жёсткость
Высокоточный встроенный электрошпиндель на сверхточных радиально-упорных подшипниках NSK/NTN: высокая жёсткость и сохранение точности, биение ≤2 мкм
Высокоточные ШВП и линейные направляющие марки THK (Япония)
Комбинированная токарно-фрезерно-сверлильная обработка боковым приводным инструментом и осью C
При установке автоматического барфидера возможна автоматическая обработка
Подходит для сложных, мелких, прецизионных и длинных тонких деталей
| · Система ЧПУ Syntec |
| · Фиксированная направляющая втулка |
| · Главный шпиндель: Токарный инструмент (1х□16+5х□12) |
| · Главный шпиндель: Радиальный приводной инструмент (2хER11+2хER16) |
| · Главный шпиндель: Осевой статический инструмент (4xER16) |
| · Противошпиндель: Осевой статический инструмент (4+1)хER16 |
| · Противошпиндель: Осевой приводной инструмент (2xER11) |
| · Дополнительный блок: приводной инструмент на противошпиндель |
| · Блок отрезки |
| · Система подачи СОЖ |
| · Цанги полный комплект, одного диаметр- 1 шт. |
| · Конвейер для готовых деталей |
| · Руководство по эксплуатации и техническому обслуживанию |
| · Масляное охлаждение |
| · Сигнальная лампа рабочего состояния станка |
| · Полное ограждение рабочей зоны с открывающейся вверх дверью |
| · Барфидер LNS |
| · Стружечный конвейер |
| · Трансформатор |
| · Система ЧПУ Fanuc |
| · Блок для отрезки |
| · Вихревая головка |
| · Осевой приводной блок, на позицию Т14 |
| · Приводной блок |
| · Угловой блок Т15 |
| · Угловой блок T14 |
| · 2 Приводных блока на противошпиндель |
| · 3 Приводных блока на противошпиндель |
| · 4 приводных блока на противошпиндель |
| · Барфидер |
| · Уловитель масленного тумана |
| · Станция высокого давления |
| · Комплект цанг |
