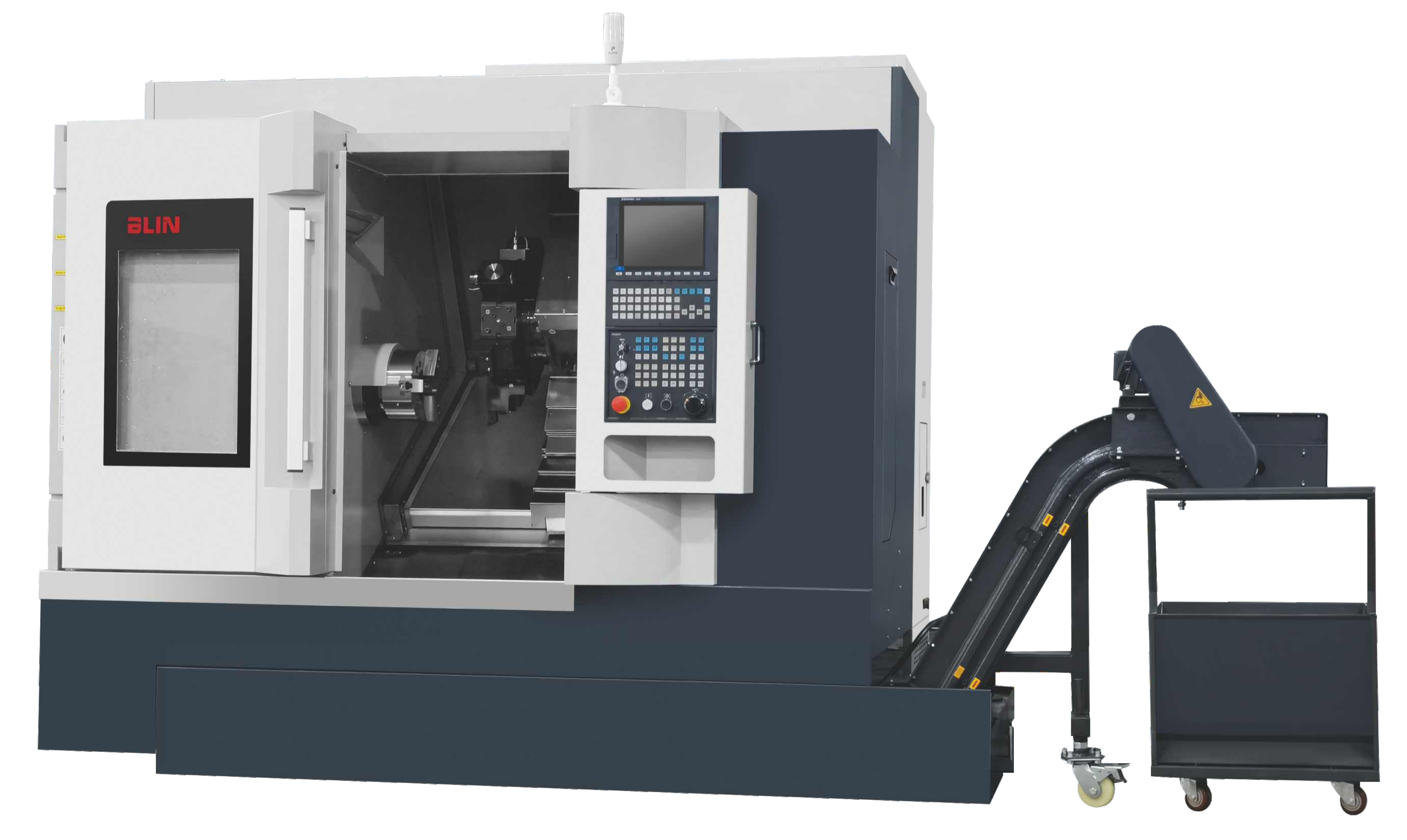

Токарный обрабатывающий центр BL-H50SY (механический шпиндель)
Производитель: Blin
Скорость шпинделя, об/мин — 4200
Перемещения по оси X, мм — 200
Перемещения по оси Y, мм — 100
Перемещения по оси Z, мм — 450
Мощность шпинделя, кВт — 12
Конус шпинделя — A2-6
Все характеристики| Максимальный диаметр точения | мм | 300 |
| Максимальная длина точения | мм | 350 |
| Отверстие в шпинделе | мм | Ø62* |
| Конус шпинделя | / | A2-6 (механический шпиндель)* |
| Скорость шпинделя | об/мин | 4200* |
| Максимальный диаметр прутка | мм | Ø50/Ø51* |
| Зажимное устройство | / | Цанговый патрон CL-50 / патрон 8"* |
| Мощность мотора шпинделя | кВт | 11/15* |
| Отверстие в шпинделе | мм | Ø56 |
| Конус шпинделя | / | A2-5 |
| Скорость шпинделя | об/мин | 5000 |
| Максимальный диаметр прутка | мм | Ø42/Ø44* |
| Зажимное устройство | / | Цанговый патрон CL-42 / патрон 6"* |
| Мощность мотора шпинделя | кВт | 11.3 (электрошпиндель) |
| Тип линейных направляющих | / | Роликовые |
| Ширина направляющих X1/Y/Z1/X2/Z2 | мм | 30/35/35/30/35 |
| Перемещение по осям X1/Y/Z1/X2/Z2 | мм | 200/100/450/220/420 |
| Мощность моторов осей | кВт | 2.4/2.4/2.4/2.4/2.4 (Syntec); 1.8/1.8/1.8/1.8/1.8 (Fanuc) |
| Быстрые перемещения по осям X1/Y/Z1/X2/Z2 | м/мин | 24/15/24/24/24 |
| Тип револьверной головы | / | VDI20 гидравлико-сервоприводная (без приводного инструмента) |
| Количество инструментов | шт. | 8T |
| Размер хвостовика | мм | 16×16, Ø25 |
| Тип револьверной головы | / | BMT55 с приводным инструментом, сервопривод |
| Количество инструментов | шт. | 12T |
| Размер хвостовика | мм | 25×25, Ø32 |
| Мощность приводного инструмента | кВт | 2.3 (Syntec) / 2.7 (Fanuc) |
| Максимальная скорость приводного инструмента | об/мин | 5000 (Syntec) / 4000 (Fanuc) |
| Биение носа шпинделя | мм | ≤0.003 |
| Мощность насоса СОЖ | Вт | 500 |
| Масса станка | кг | 4900 |
Со стороны главного шпинделя — револьверная голова BMT55 с приводным инструментом и интерполяционной осью Y; со стороны противошпинделя — неприводная револьверная голова VDI20
Возможна одновременная обработка со стороны главного шпинделя и противошпинделя
Тайваньская технология, разработка тайваньским инженером, комплектующие — немецких, японских и тайваньских брендов
Модульная конструкция с широкими возможностями расширения
Чугун HT300 после старения и FEA-анализа, малая деформация, тепловая стабильность
Основание с многослойными рёбрами жёсткости — прочность и устойчивость станины
Главный и противошпиндель — высокоточные электрошпиндели, большой момент, быстрый пуск/останов
Высокоточные ШВП с преднатягом, соединение с двигателем напрямую, высокая точность точения
Высокоточные роликовые линейные направляющие, подходят для тяжёлых нагрузок и точной обработки
| · Система ЧПУ Syntec 220TB |
| · Два шпинделя |
| · Правая револьверная голова с приводным инструментом и осью Y |
| · Левая (противошпиндель) револьверная голова VDI20 без привода |
| · Гидравлический цанговый патрон |
| · Система ЧПУ Fanuc 0i TF |
| · Датчик инструмента |
| · Уловитель готовых деталей |
