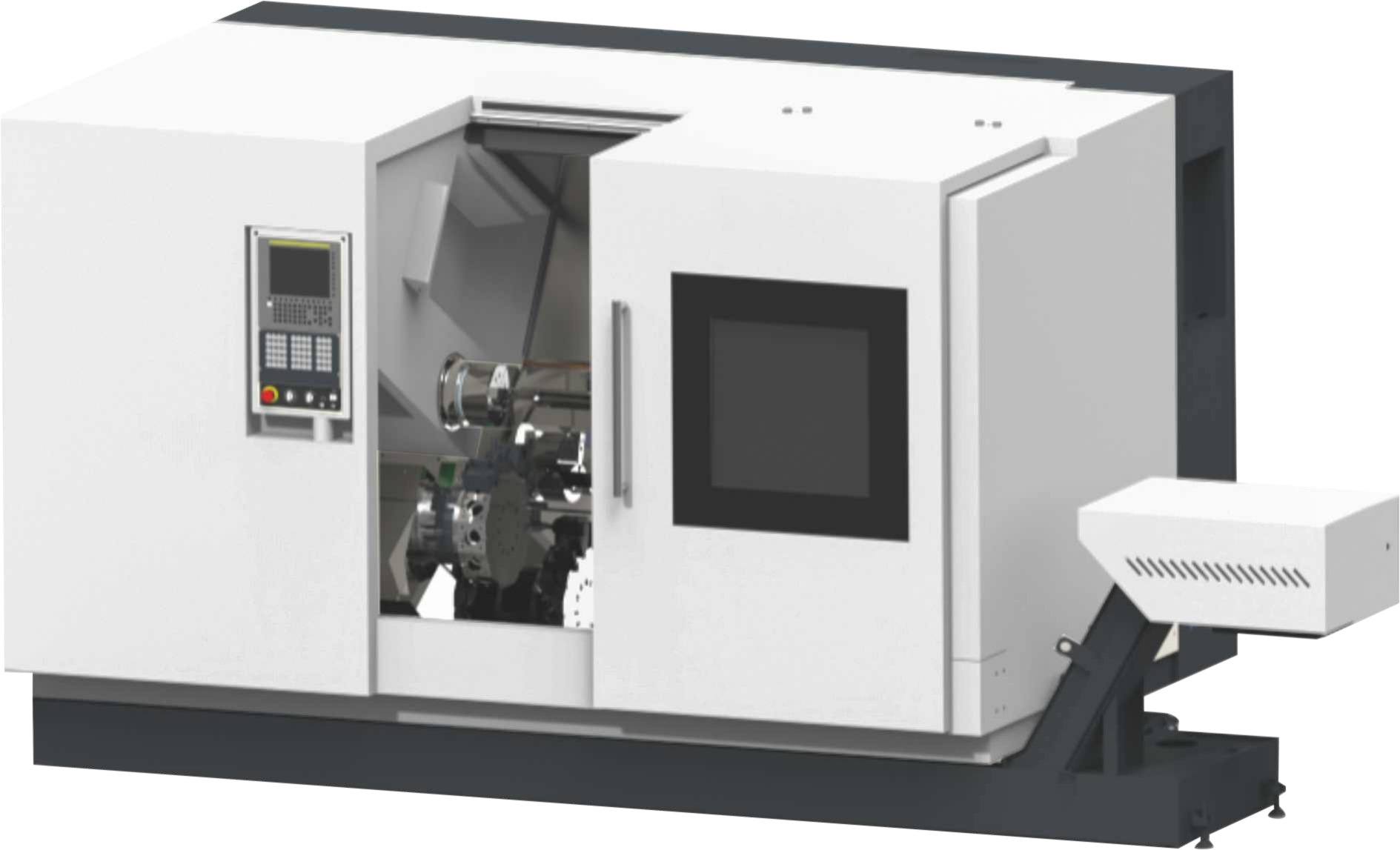

Токарный обрабатывающий центр BL-H55SY2
Производитель: Blin
Скорость шпинделя, об/мин — 4500
Перемещения по оси X, мм — 185
Перемещения по оси Y, мм — 40
Перемещения по оси Z, мм — 540
Мощность шпинделя, кВт — 18
Конус шпинделя — A2-6
Все характеристики| Расстояние над станиной | мм | 550 |
| Максимальная длина точения | мм | 500 |
| Максимальный диаметр точения | мм | 270 |
| Отверстие в шпинделе | мм | Ø74 |
| Конус шпинделя | / | A2-6 |
| Максимальная скорость | об/мин | 4500 |
| Максимальный диаметр прутка | мм | Ø51 |
| Мощность мотора | кВт | 17.5 (электрошпиндель) |
| Момент | Н·м | 112/210 |
| Патрон | дюйм | 8" |
| Конус шпинделя | / | A2-5 |
| Максимальная скорость | об/мин | 4500 |
| Мощность мотора | кВт | 13 (электрошпиндель) |
| Ход противошпинделя | мм | 550 |
| Патрон | дюйм | 6" |
| Перемещение по осям X1/Y1/Z1 | мм | 185/±40/540 |
| Перемещение по осям X2/Y2/Z2 | мм | 180/±40/540 |
| Быстрые перемещения по осям X/Y/Z | м/мин | 24/12/24 |
| Количество револьверных голов | шт. | 2 |
| Тип револьверной головы | / | BMT55 с приводным инструментом, сервопривод |
| Количество инструментов | шт. | 12T + 12T |
| Время индексации 30° с фиксацией | с | 0,35 |
| Время индексации 30° без фиксации | с | 0,12 |
| Размер хвостовика | мм | 25×25, Ø40 |
| Мощность приводного инструмента | кВт | 2.7 (Fanuc) |
| Максимальная скорость приводного инструмента | об/мин | 4000 |
| Позиционирование оси C | угл. с | ≤20 |
| Мощность насоса СОЖ | Вт | 400 |
| Ёмкость гидравлического бака | л | 30 |
| Ёмкость бака СОЖ | л | 200 |
| Суммарная мощность | кВА | 50 |
| Масса станка | кг | 6600 |
| Габариты станка | мм | 3480×2300×2350 |
7-осевой универсальный токарный центр
Конструкция аналогична швейцарскому Schaublin; станина под углом 60°, высокая жёсткость и точность
Основные комплектующие — немецких, японских и тайваньских брендов
Модульная конструкция, возможно расширение до 3–4 револьверных голов
Главный и противошпиндель — высокоточные электрошпиндели, большой момент, быстрый пуск/останов
Роликовые направляющие THK и ШВП
Две 12T револьверные головы Sauter (GPM) с приводным инструментом и ортогональными осями Y
Противошпиндель на отдельных направляющих, полностью программируется M-кодом, также перемещается в режиме JOG кнопками пульта
Большой 15-дюймовый экран системы Fanuc
| · Система ЧПУ Fanuc 0i TF |
| · Два шпинделя |
| · Гидравлический патрон |
| · Две 12-позиционные револьверные головы с приводным инструментом и осью Y |
| · Датчик инструмента |
| · Система ЧПУ Siemens 828D |
